Описание

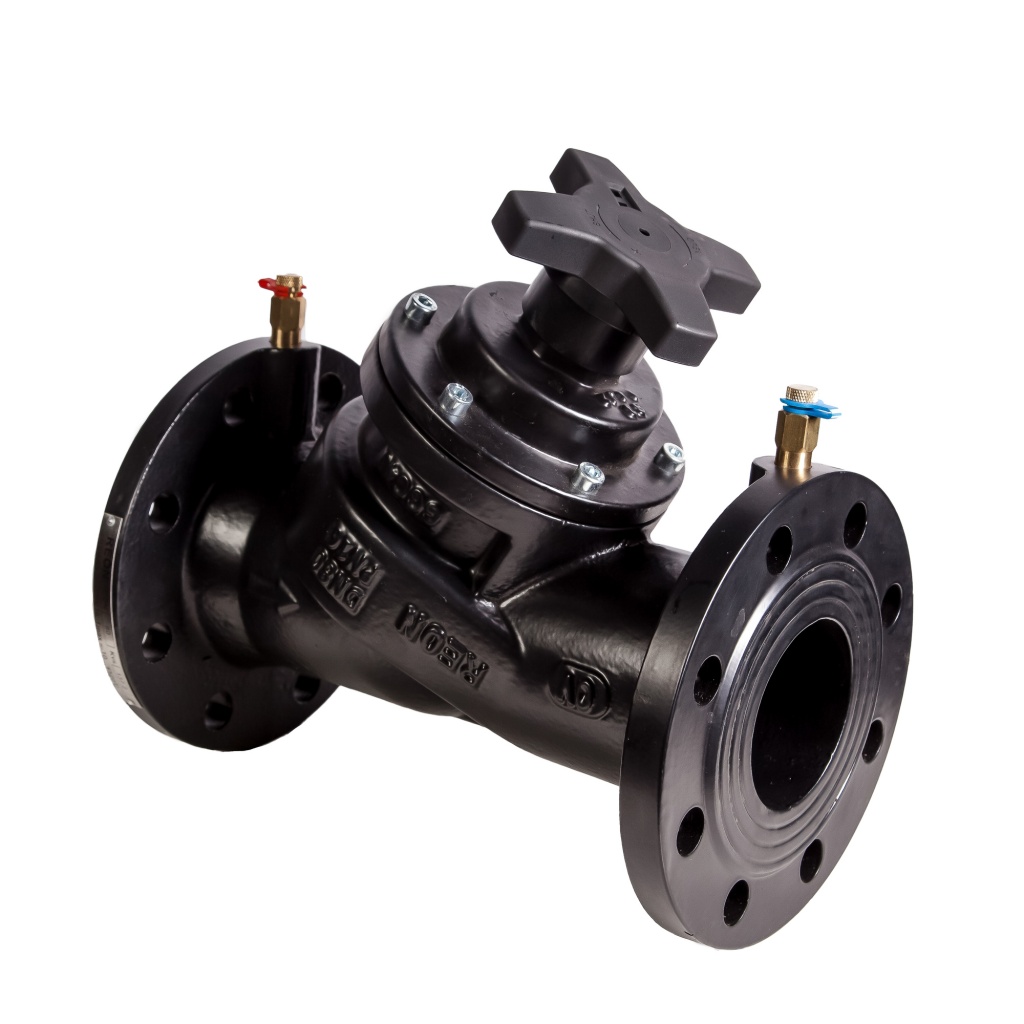

Ручные фланцевые балансировочные клапаны относятся к регулирующей арматуре и предназначены для гидравлической увязки между собой отдельных контуров и ограничения расхода теплоносителя. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.
Область применения
Ручные фланцевые балансировочные клапаны применяются в системах отопления, горячего водоснабжения и охлаждения.
Одно из главных составляющих при проектировании систем отопления – не только подобрать подходящие трубы, но и оборудование. Ведь именно оно защищает систему от перетопа и позволяет стабилизировать ее функционирование в самых разнообразных условиях.
Назначение балансировочного клапана
Фланцевый балансировочный клапан предназначен для гидравлической увязки между собой отдельных контуров или ветвей систем водяного отопления. Кроме систем отопления, балансировочный клапан может использоваться в системах водоснабжения для ограничения расхода по группам потребителей.
Принцип действия и конструкция
Получение требуемого расхода теплоносителя достигается путем изменения проходного сечения балансировочного клапана. Конструкция клапана позволяет вручную установить проектное значение расхода в соответствии с настроечным графиком или таблицей.
Технические характеристики
| 1 | Номинальный диаметр, DN | 40-500 мм |
| 2 | Максимальное давление, РN | 16 бар |
| 3 | Максимальная температура | +120°С |
| 4 | Присоединение | Фланцевое |
| 5 | Класс герметичности | А (по ГОСТ 9544-2015) |
Габаритные и присоединительные размеры
| Артикул | DN | Размеры, мм | NxD | Kvs, (м³/ч) | Масса, кг | |||
| L | H | W | D | |||||
| 040RSV55 | 40 | 230 | 136 | 150 | 110 | 4х19 | 54 | 5,15 |
| 050RSV55 | 50 | 230 | 152 | 165 | 125 | 4х19 | 54 | 10,8 |
| 065RSV55 | 65 | 290 | 180 | 185 | 145 | 4х19 | 94,47 | 16 |
| 080RSV55 | 80 | 310 | 200 | 200 | 160 | 8х19 | 137,2 | 20,6 |
| 100RSV55 | 100 | 350 | 220 | 220 | 180 | 8х19 | 211,2 | 29,2 |
| 125RSV55 | 125 | 400 | 308 | 250 | 210 | 8х19 | 330,22 | 36,7 |
| 150RSV55 | 150 | 480 | 322 | 385 | 240 | 8х23 | 408,52 | 52,5 |
| 200RSV55 | 200 | 600 | 420 | 340 | 295 | 12х23 | 759,25 | 99 |
| 250RSV55 | 250 | 730 | 460 | 405 | 355 | 12х28 | 1102,5 | 146 |
| 300RSV55 | 300 | 850 | 600 | 460 | 410 | 12х28 | 1516,6 | 200 |
| 350RSV55 | 350 | 980 | 614 | 520 | 470 | 16х28 | 2250 | 300 |
| 400RSV55 | 400 | 1100 | 642 | 580 | 525 | 16х31 | 3050 | 416 |
| 450RSV55 | 450 | 1200 | 675 | 640 | 585 | 20х31 | 3720 | 557 |
| 500RSV55 | 500 | 1250 | 713 | 715 | 650 | 20х34 | 4180 | 606 |
Материалы конструкции
| 1 | Корпус | Высокопрочный чугун GGG40 |
| 2 | Конус балансировочный | Высокопрочный чугун GGG40 |
| 3 | Винт | Латунь |
| 4 | Уплотнение | EPDM |
| 5 | Шток | Латунь |
| 6 | Фиксатор настройки | Латунь |
| 7 | Крышка | Высокопрочный чугун GGG40 |
| 8 | Стопорный винт | Нержавеющая сталь AISI 304 |
| 9 | Маховик | Пластик ABC (DN40-250) Серый чугун (DN300-500) |
| 10 | Измерительный ниппель | Латунь |
Гидравлические характеристики
| Настройка | DN40/50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 |
| 1 | 7,4 | 13,6 | 14,04 | 17,6 | 22,43 | 27,9 | 67,0 | 109 | 128 | 167,2 | 208 | 240,5 | 305,2 |
| 2 | 15,8 | 31,17 | 28,24 | 38,7 | 53,1 | 55,9 | 127,27 | 184 | 211,1 | 240 | 344 | 396,5 | 598 |
| 3 | 26,7 | 48,1 | 42,78 | 57,3 | 74,86 | 77,8 | 191,44 | 264 | 290,3 | 330 | 452 | 649 | 1024 |
| 4 | 36,9 | 59,8 | 62,08 | 76,5 | 115,63 | 127.2 | 278,06 | 356 | 380,6 | 485 | 735 | 915 | 1315 |
| 5 | 46,2 | 68,35 | 82,97 | 99,3 | 155,56 | 172,56 | 388,97 | 438,8 | 481,2 | 658 | 1054,5 | 1242 | 1592 |
| 6 | 54,0 | 76,07 | 103,73 | 132,5 | 186,10 | 211,16 | 474,3 | 538,3 | 624,2 | 824 | 1380 | 1712 | 2142,0 |
| 7 | - | 82,61 | 119,93 | 167,5 | 226,71 | 265,9 | 558,7 | 661,7 | 731 | 1045 | 1698 | 2046 | 2586 |
| 8 | - | 87,84 | 127,67 | 190,2 | 273,57 | 288,33 | 638,1 | 770 | 886,9 | 1215 | 1980 | 2425 | 2845 |
| 9 | - | 94,47 | 137,2 | 211,2 | 330,22 | 351,3 | 719,5 | 826,7 | 1042,1 | 1420 | 2280 | 2680 | 3192 |
| 10 | - | - | - | - | - | 372,26 | 759,25 | 920 | 1177,3 | 1685 | 2620 | 3080 | 3640 |
| 11 | - | - | - | - | - | 408,52 | - | 1010 | 1330,1 | 1894 | 2750 | 3350 | 3892 |
| 12 | - | - | - | - | - | - | - | 1102,5 | 1429,1 | 2017 | 2940 | 3580 | 4024 |
| 13 | - | - | - | - | - | - | - | - | 1516,6 | 2250 | 3050 | 3720 | 4180 |
| 14 | - | - | - | - | - | - | - | - | - | - | - | - | - |
Настройку клапана можно определить по формуле:
Где:
Кv – пропускная способность, м³/ч
G – расход через клапан, м³/ч
ΔPкл – перепад на клапане, бар.
Пример: Для клапана RSV55 DN50 необходимо выбрать настройку при условии, что расход теплоносителя через клапан G=20 м3/ч, а перепад на клапане ΔРкл=0,4 бар.
Решение:
что соответствует настройке 3,5 оборота.
Условия монтажа
- Монтаж, наладку и техническое обслуживание клапана балансировочного типа RSV55 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.
- Клапан балансировочный устанавливается в любом монтажном положении. При этом расположение клапана должно позволять производить удобную настройку и присоединение измерительного прибора.
- Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
- Для предотвращения возникновения турбулентности потока, который влияет на точность на- стройки клапана, рекомендуется обеспечивать указанные на рисунке размеры прямых участков трубопровода до и после клапана, где D-диаметр клапана.
Условия эксплуатации
- Изделия должны эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик.
- Не допускается эксплуатация клапана со снятым или ослабленным винтом крепления рукоятки.
- Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
- Не допускается попадание посторонних предметов внутрь или падение изделия.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
Гарантийные обязательства
- Изготовитель гарантирует соответствие изделия требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
- Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
- Гарантия не распространяется на дефекты, возникшие в случаях:
- Нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
- Ненадлежащей транспортировки и погрузо-разгрузочных работ;
- Наличия следов воздействия веществ, агрессивных к материалам изделия;
- Наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
- Повреждений, вызванных неправильными действиями потребителя;
- Наличия следов постороннего вмешательства в конструкцию изделия.
- Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
