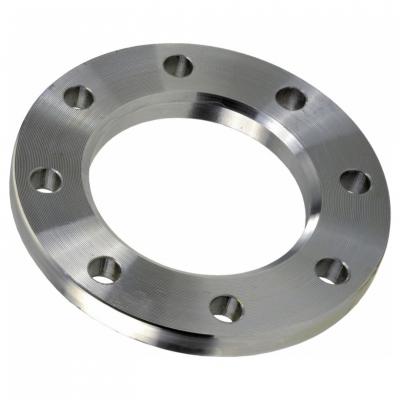

ФЛАНЕЦ ПЛОСКИЙ

Обозначение соединительных фланцев в технической документации:

В технической документации в соответствии с ГОСТ 12821-80 фланец обозначается следующим образом:
1-50-10 Ст.20, где:

• 1 — номер исполнения изделия;
• 50 — условный проход, мм — (DN);
• 10 — (вторая цифра) условное давление, измеряемое в кгс/см2 — (PN);
• Ст. 20 — марка стали, используемая для производства изделия.

или 1-25-25 Ст. 10Х17Н13М2Т, где:

• 1 — номер исполнения изделия;
• 25 — условный проход, мм — (DN);
• 25 — (вторая цифра) условное давление, измеряемое в кгс/см2 — (PN);
• Ст. 10Х17Н13М2Т — марка стали, используемая для производства изделия.

Материалы соединительных фланцев:

В зависимости от климатических условий эксплуатации фланцевых соединений используются различные виды сталей:

• сталь 20 – умеренный климат;
• сталь 09Г2С – северные районы;
• сталь 12Х18Н10Т – южные районы;
• сталь 10Х17Н13М2Т - агрессивные среды.

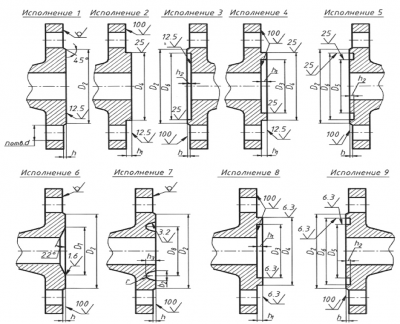

Обозначения и виды исполнений соединительных фланцев:

Согласно ГОСТ 12820-80, различают 9 различных исполнений соединительных фланцев:

1. Исполнение 1 – фланец с соединительным выступом (фаской) под углом 45^о;
2. Исполнение 2 – фланец с выступом под углом 90 ^о;
3. Исполнение 3 – фланец с впадиной (выступ на 45^о и выборка (впадина) на внутренней торцевой части);
4. Исполнение 4 – фланец с шипом (внутренняя выборка и выступ на 90^о);
5. Исполнение 5 – фланец с внутренним пазом;
6. Исполнение 6 – фланец с фаской под линзовую прокладку (вибровставку);
7. Исполнение 7 – фланец с фаской под прокладку овального сечения;
8. Исполнения 8 – с шипом под фторопластовую прокладку;
9. Исполнение 9 – с внутренним пазом под фторопластовую прокладку.
