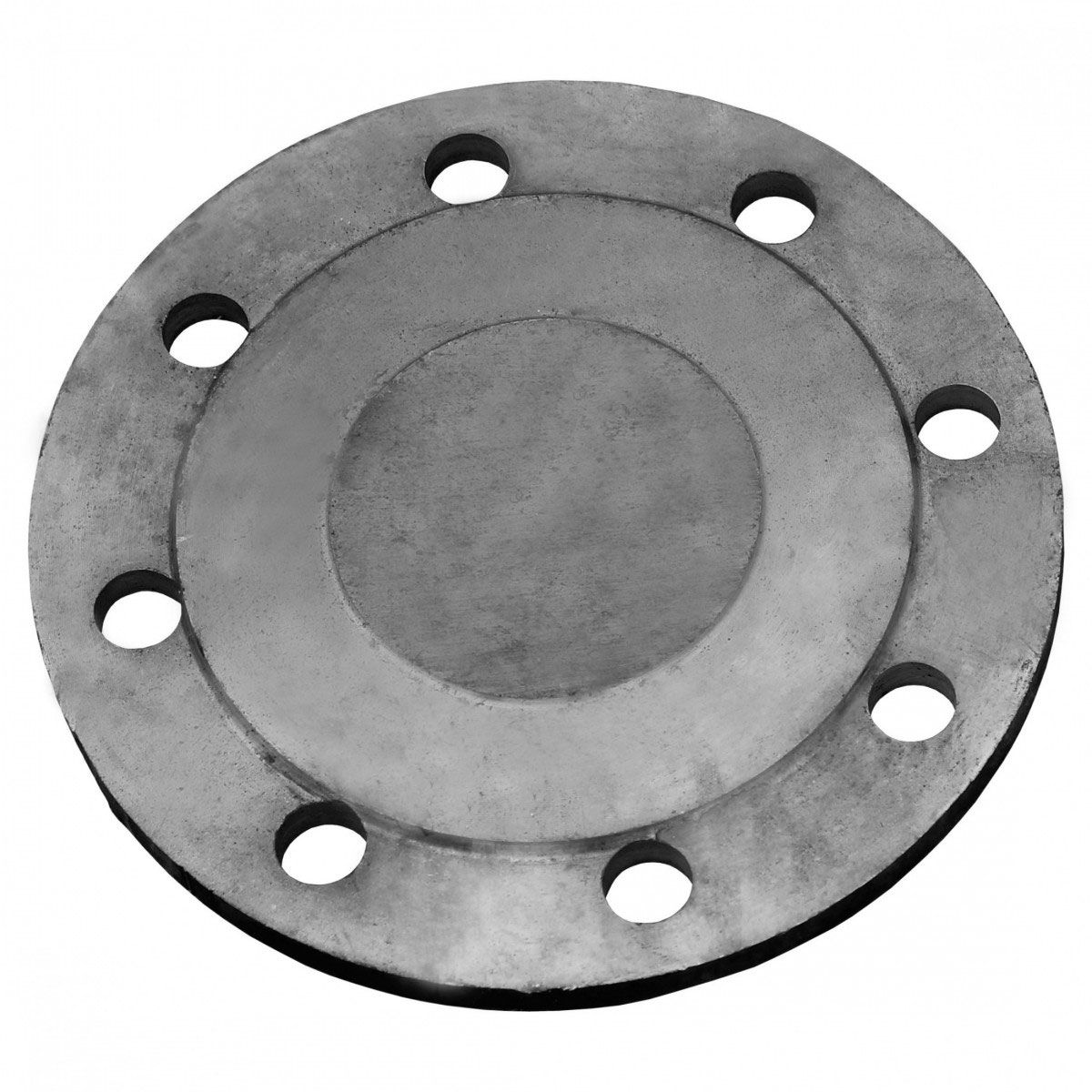

Заглушка фланцевая – деталь трубопроводной арматуры, применяемая для постоянного или временного перекрытия движения рабочего носителя по трубопроводу и его герметизации. По конструкции глухой фланец (заглушка) имеет вид диска без центрального отверстия, на кольцевой поверхности которого закладывается уплотнительная прокладка. По окружности детали симметрично расположены отверстия для крепящих соединений.
Фланцевые заглушки используются в трубопроводных магистралях промышленных предприятий нефтяной, химической, газовой отраслей, а также в трубопроводах жилищно-коммунальной сферы (водо- и газопроводы, канализация и т.д.). Глухие фланцы устанавливают на концевых участках каркаса трубопровода или в отдельных его частях для их исключения из технологического процесса. С их помощью может проводиться консервация определенных участков трубопровода с последующим возобновлением их работы.
По геометрическим характеристикам, материалу изделия и уплотнителя, диапазону рабочих температур и давлений, заглушка должна полностью соответствовать сопрягаемому фланцу, который монтируется на каркас трубопровода, в связи с чем, установка фланцевых заглушек не требует проведения дополнительной сварки. Их крепление осуществляется болтами и шпильками стандартных размеров.
Технические требования к заглушкам и материалам, используемым при их изготовлении, аналогичны требованиям для трубопроводной арматуры в целом:
- высокая надежность, обеспечение герметичности, коррозионная стойкость, продолжительные сроки службы;
- безопасность, простота установки и технического обслуживания;
- доступность и оптимальная стоимость.
Глухие фланцы изготавливаются различных марок стали, при этом выбор материала осуществляется в зависимости от назначения, области применения и рабочей среды трубопровода. В промышленности при производстве данных изделий используется сталь следующих марок:
- Ст 20 (конструкционная углеродсодержащая);
- Ст 09Г2С (конструкционная низколегированная);
- сталь 12Х18Н10Т (конструкционная криогенная);
- сталь 10Х17Н13М2Т (коррозионно-стойкая);
- сталь 15Х5М (легированная жаропрочная).
