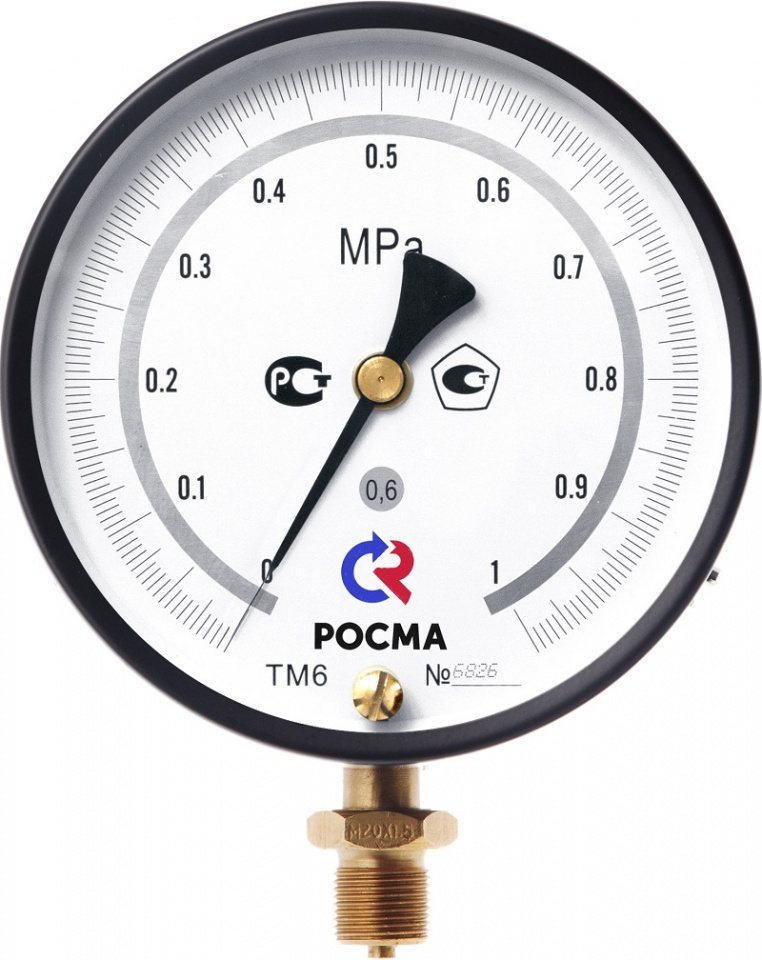

Тип ТМ (ТМВ) — МТИ, серия 10.
Манометры точных измерений применяются для измерения давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 100 °C.
Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов. Росма выпускает манометры МТИ со следующими классами точности: 0,4 / 0,6 / 1,0.
Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности.
Диаметр корпуса, мм 150
Класс точности 0,4 / 0,6 / 1,0
Диапазон показаний давлений, МПа
| ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Рабочие диапазоны Постоянная нагрузка: 3/4 шкалы
Переменная нагрузка: 2/3 шкалы
Кратковременная нагрузка: 105% шкалы
Диапазон рабочих температур, °C Окружающая среда: −60…+60
Измеряемая среда: до +100 При поверке: +23±2
Корпус IP40, силумин, цвет черный
Кольцо Сталь 10, цвет черный
Чувствительный элемент Медный сплав (ВПИ до 6 МПа)
Сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм Медный сплав
Циферблат Алюминий, шкала черная на белом фоне
Стекло Минеральное
Корректор нуля На стекле
Штуцер Медный сплав
Присоединение Радиальное
Резьба присоединения M20×1,5 (под заказ G 1/2)
Межповерочный интервал 2 года
Климатическое исполнение Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
