Описание

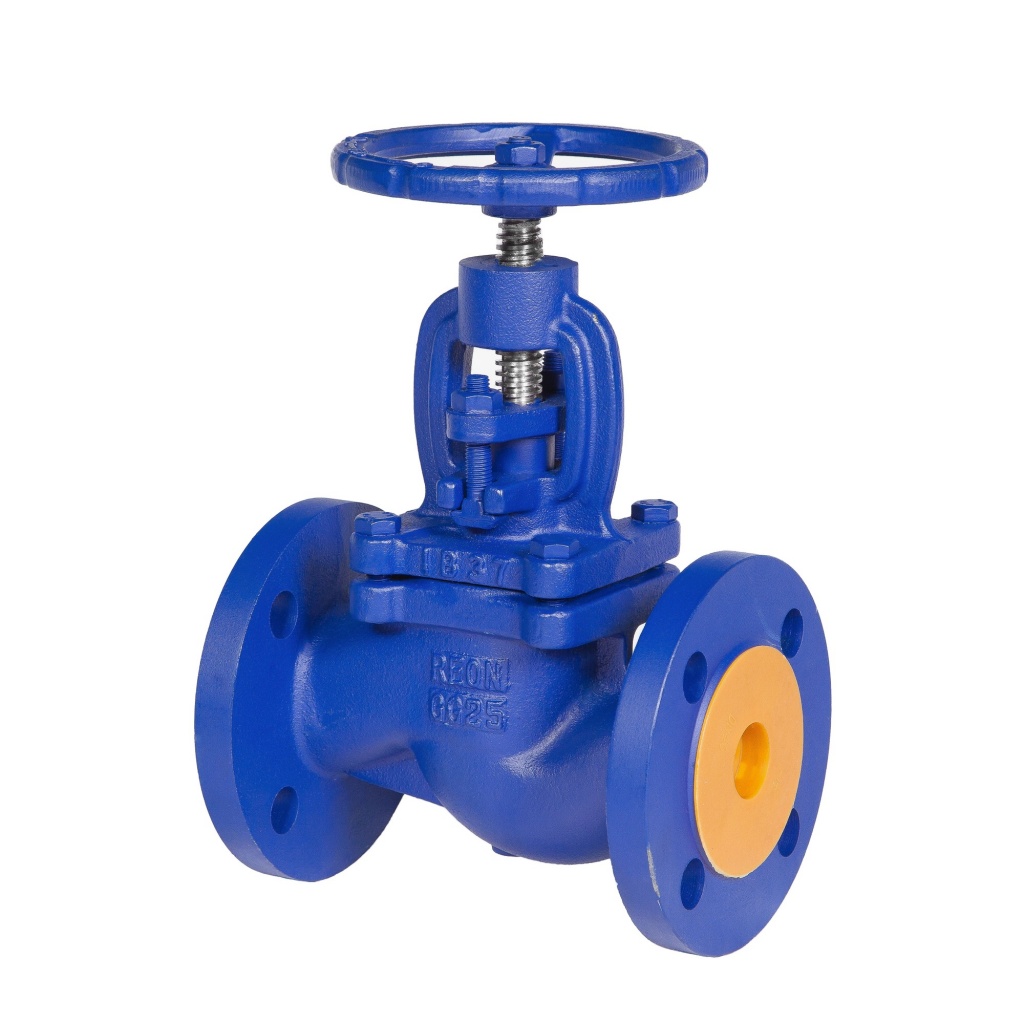

Вентиль запорный фланцевый с сальниковым уплотнением является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства. Уплотнением по штоку является сальник. Данный тип вентиля в процессе работы требует сервисного обслуживания в виде замены сальниковой набивки.
Область применения
Вентиль запорный фланцевый с сальниковым уплотнением применяется в системах холодного и горячего водоснабжения, пар, нейтральные среды, на слабых кислотах и щелочах.
Технические характеристики
| 1 | Номинальный диаметр, DN | 15-300 мм |
| 2 | Максимальное давление, PN | 16 бар |
| 3 | Максимальная температура | +300˚С |
| 4 | Присоединение | Фланцевое |
| 5 | Класс герметичности | А (по ГОСТ 9544-2015) |
Габаритные и присоединительные размеры
| Артикул | Размеры, мм | Масса, кг | |||||||
| DN | L | H | D | D1 | D2 | b-f | Z-Ød | ||
| 015RSV16 | 15 | 130 | 167 | 95 | 65 | 46 | 14-2 | 4-Ø14 | 3,6 |
| 020RSV16 | 20 | 150 | 167 | 105 | 75 | 56 | 16-2 | 4-Ø14 | 4,2 |
| 025RSV16 | 25 | 160 | 175 | 115 | 85 | 65 | 16-2 | 4-Ø14 | 5,5 |
| 032RSV16 | 32 | 180 | 186 | 140 | 100 | 76 | 18-2 | 4-Ø19 | 8.5 |
| 040RSV16 | 40 | 200 | 220 | 150 | 110 | 84 | 18-2 | 4-Ø19 | 9,9 |
| 050RSV16 | 50 | 230 | 239 | 165 | 125 | 99 | 20-2 | 4-Ø19 | 14,7 |
| 065RSV16 | 65 | 290 | 266 | 185 | 145 | 118 | 20-2 | 4-Ø19 | 21,4 |
| 080RSV16 | 80 | 310 | 317 | 200 | 160 | 132 | 22-2 | 8-Ø19 | 29,1 |
| 100RSV16 | 100 | 350 | 339 | 220 | 180 | 156 | 24-2 | 8-Ø19 | 40,8 |
| 125RSV16 | 125 | 400 | 411 | 250 | 210 | 184 | 26-2 | 8-Ø19 | 58,0 |
| 150RSV16 | 150 | 480 | 441 | 285 | 240 | 211 | 26-2 | 8-Ø23 | 75,0 |
| 200RSV16 | 200 | 600 | 499 | 340 | 295 | 266 | 30-2 | 12- Ø23 | 122,0 |
| 250RSV16 | 250 | 730 | 530 | 405 | 355 | 319 | 32-3 | 12- Ø28 | 208,0 |
| 300RSV16 | 300 | 850 | 640 | 460 | 410 | 375 | 32-3 | 12- Ø28 | 350,0 |
Материалы конструкции
| 1 | Корпус | Чугун GG25 |
| 2 | Кольцо корпуса | Нержавеющая сталь x20Cr13 |
| 3 | Клапан | Нержавеющая сталь x20Cr13 |
| 4 | Прокладка корпуса | Графит |
| 5 | Шток | Нержавеющая сталь x20Cr13 |
| 6 | Болт | Сталь |
| 7 | Сальниковая набивка | Графит |
| 8 | Крышка корпуса | Чугун GG25 |
| 9 | Сальник | Чугун GG25 |
| 10 | Болт | Сталь |
| 11 | Гайка | Сталь |
| 12 | Втулка | Бронза |
| 13 | Штурвал | Штампованная сталь |
| 14 | Гайка | Сталь |
Диаграмма зависимости «Температура-Давление»
Kv (м³/ч) вентиля запорного
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Kv | 5,9 | 7,4 | 13 | 18 | 30 | 41 | 79 | 115 | 181 | 225 | 364 | 690 | 1010 | 1460 |
Условия монтажа
- Перед монтажом необходимо произвести осмотр, очистить (продуть) трубопроводы от грязи, песка, окалины, снять заглушки с проходных отверстий.
- Затяжку крепежных элементов необходимо осуществлять равномерно. После запуска системы убедитесь в отсутствии протечек в местах присоединения.
- Для удобства обслуживания и осмотра рекомендуется устанавливать вентиля в следующих рабочих приложениях:
- вертикальном (при положении маховика сверху);
- горизонтальном (при положении маховика с отклонением от вертикали не более 90°).
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
- Не допускается попадание посторонних предметов внутрь или падение изделия.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
