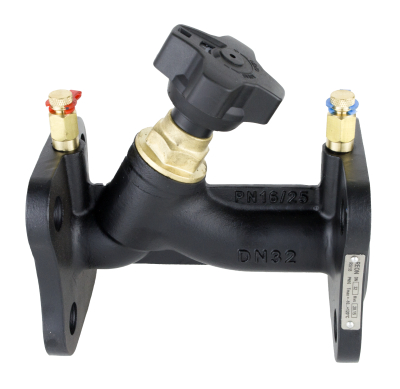

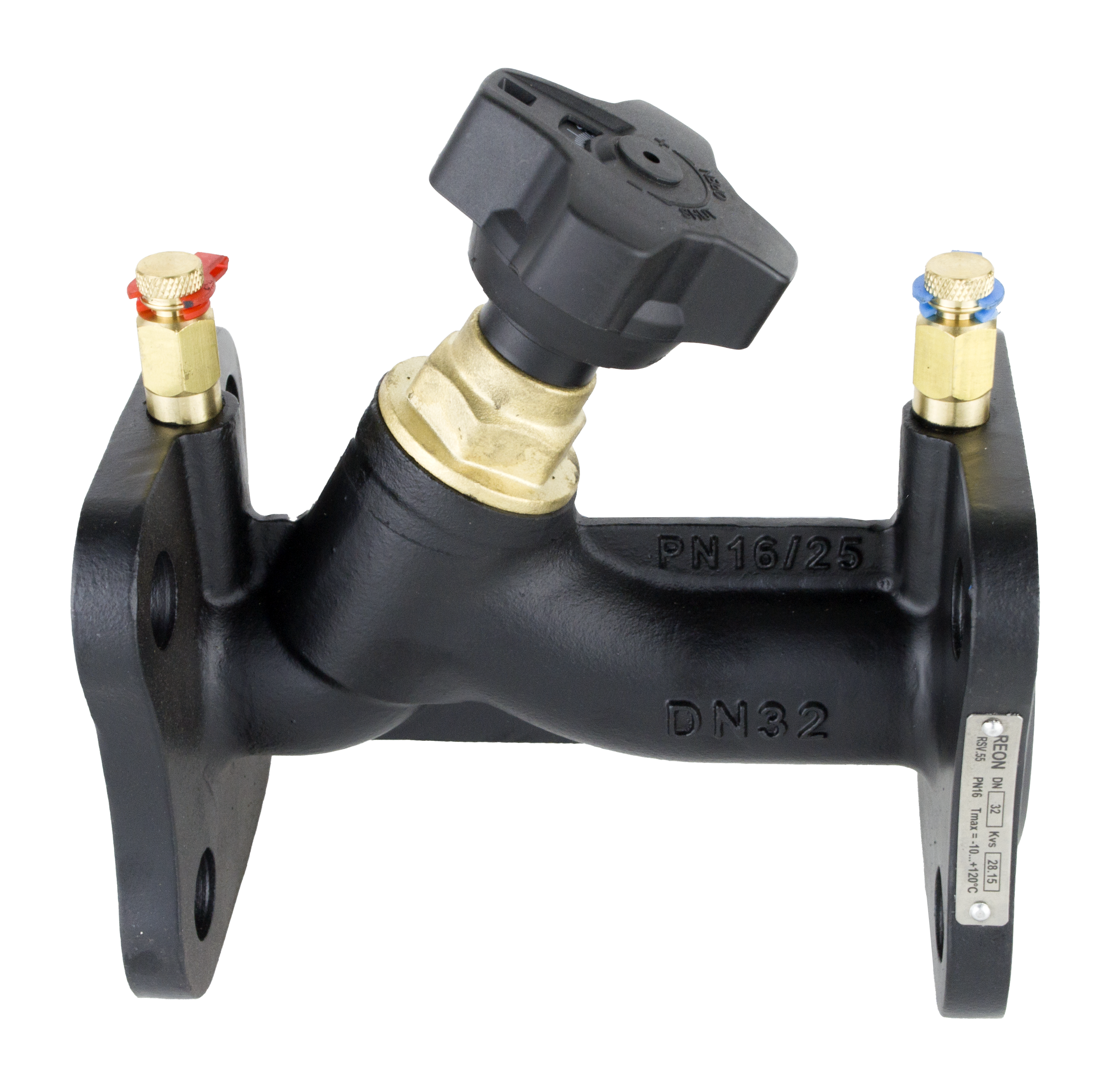

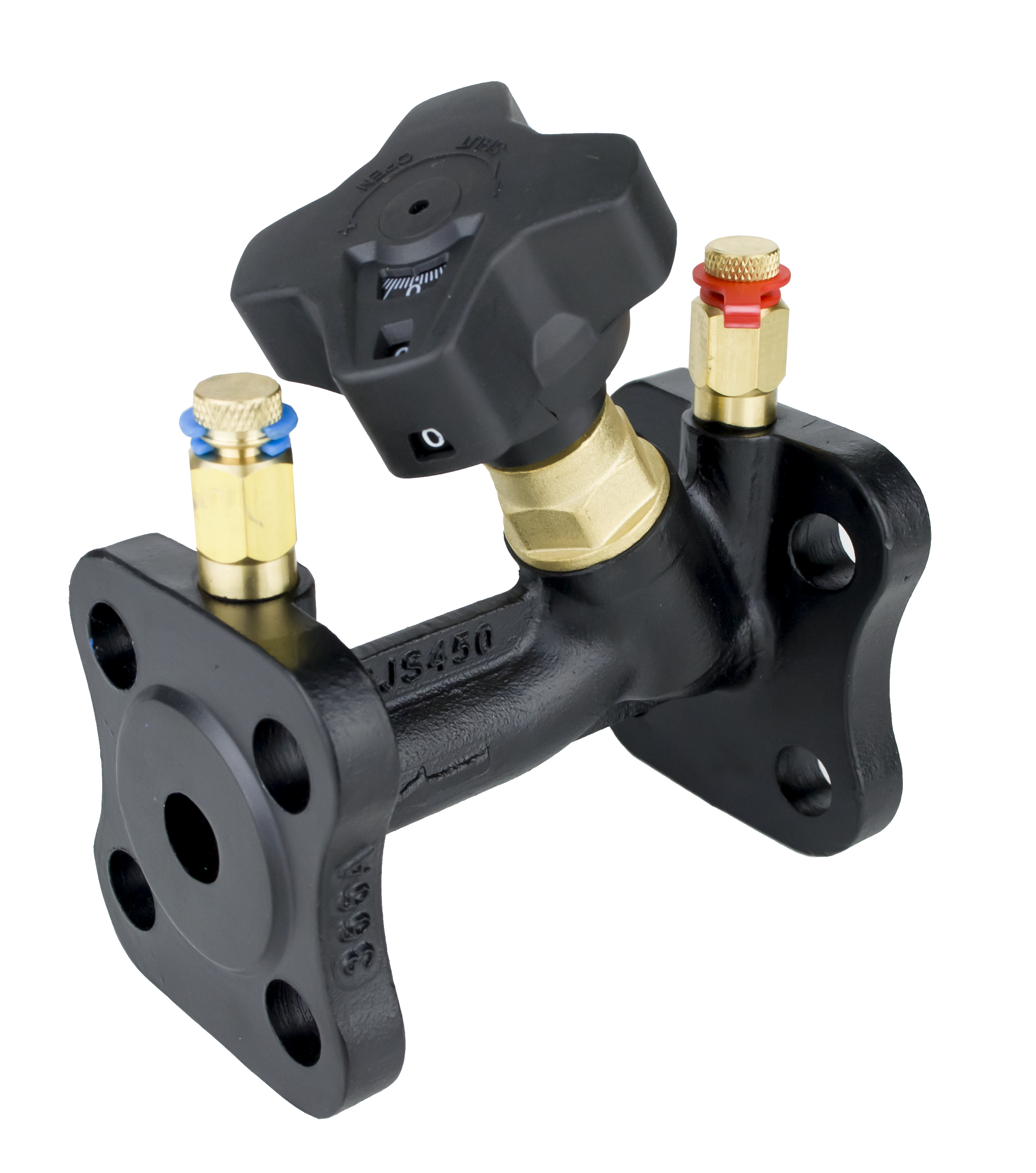

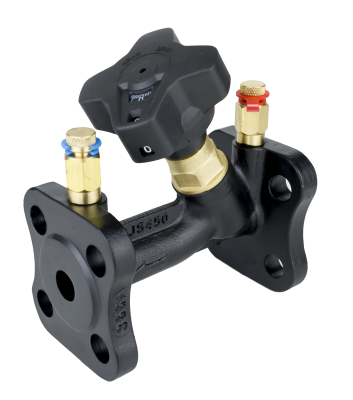

Описание
Ручные фланцевые балансировочные клапаны относятся к регулирующей арматуре и предназначены для гидравлической увязки между собой отдельных контуров и ограничения расхода теплоносителя. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.
Область применения
Ручные фланцевые балансировочные клапаны применяются в системах отопления, горячего водоснабжения и охлаждения.
Технические характеристики
| 1 | Номинальный диаметр, DN | 15-32 мм |
| 2 | Максимальное давление, РN | 16 бар |
| 3 | Максимальная температура | +120°С |
| 4 | Присоединение | Фланцевое |
| 5 | Класс герметичности | А (по ГОСТ 9544-2015) |
Габаритные и присоединительные размеры
| Артикул | DN | Размеры, мм | ||||||||
| L | H | D | D1 | D2 | b-f | n-d | Kvs, (м3/ч) | Вес, кг | ||
| 015RSV55 | 15 | 130 | 104 | 95 | 65 | 46 | 14-2 | 4-14 | 4,47 | 1,35 |
| 020RSV55 | 20 | 150 | 106 | 105 | 75 | 56 | 14-2 | 4-14 | 9,06 | 1,7 |
| 025RSV55 | 25 | 160 | 115 | 115 | 85 | 65 | 16-3 | 4-14 | 17,16 | 2,2 |
| 032RSV55 | 32 | 180 | 125 | 140 | 100 | 76 | 16-3 | 4-19 | 28,15 | 3,1 |
Материалы конструкции
| 1 | Корпус | Высокопрочный чугун |
| 2 | Уплотнение конуса | PTFE |
| 3 | Конус балансировочный | Латунь |
| 4 | Шток | Латунь |
| 5 | Фиксатор настройки | Нержавеющая сталь |
| 6 | Уплотнение | EPDM |
| 7 | Уплотнение | EPDM |
| 8 | Стопорный винт | Нержавеющая сталь |
| 9 | Болт | Нержавеющая сталь |
| 10 | Маховик | Пластик ABS |
| 11 | Измерительный ниппель | Латунь |
Гидравлические характеристики
| Настройка | DN15 | DN20 | DN25 | DN32 |
| 1 | 1,32 | 3,04 | 4,8 | 6,13 |
| 2 | 3,3 | 5,44 | 7,89 | 10,64 |
| 3 | 3,75 | 7,19 | 10,83 | 16,04 |
| 4 | 4,14 | 8,42 | 13,66 | 21,33 |
| 5 | 4,47 | 9,06 | 15,34 | 25,93 |
| 6 | – | – | 17,16 | 28,15 |
Настройку клапана можно определить по формуле:
Где:
Кv – пропускная способность, м³/ч
G – расход через клапан, м³/ч
ΔPкл – перепад на клапане, бар.
Пример: Для клапана RSV55 DN50 необходимо выбрать настройку при условии, что расход теплоносителя через клапан G=20 м3/ч, а перепад на клапане ΔРкл=0,4 бар.
Решение:
что соответствует настройке 3,5 оборота.
Условия монтажа
- Монтаж, наладку и техническое обслуживание клапана балансировочного типа RSV55 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.
- Клапан балансировочный устанавливается в любом монтажном положении. При этом расположение клапана должно позволять производить удобную настройку и присоединение измерительного прибора.
- Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
- Для предотвращения возникновения турбулентности потока, который влияет на точность на- стройки клапана, рекомендуется обеспечивать указанные на рисунке размеры прямых участков трубопровода до и после клапана, где D-диаметр клапана.
Условия эксплуатации
- Изделия должны эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик.
- Не допускается эксплуатация клапана со снятым или ослабленным винтом крепления рукоятки.
- Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
- Не допускается попадание посторонних предметов внутрь или падение изделия.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
Гарантийные обязательства
- Изготовитель гарантирует соответствие изделия требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
- Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
- Гарантия не распространяется на дефекты, возникшие в случаях:
- Нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
- Ненадлежащей транспортировки и погрузо-разгрузочных работ;
- Наличия следов воздействия веществ, агрессивных к материалам изделия;
- Наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
- Повреждений, вызванных неправильными действиями потребителя;
- Наличия следов постороннего вмешательства в конструкцию изделия.
- Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
