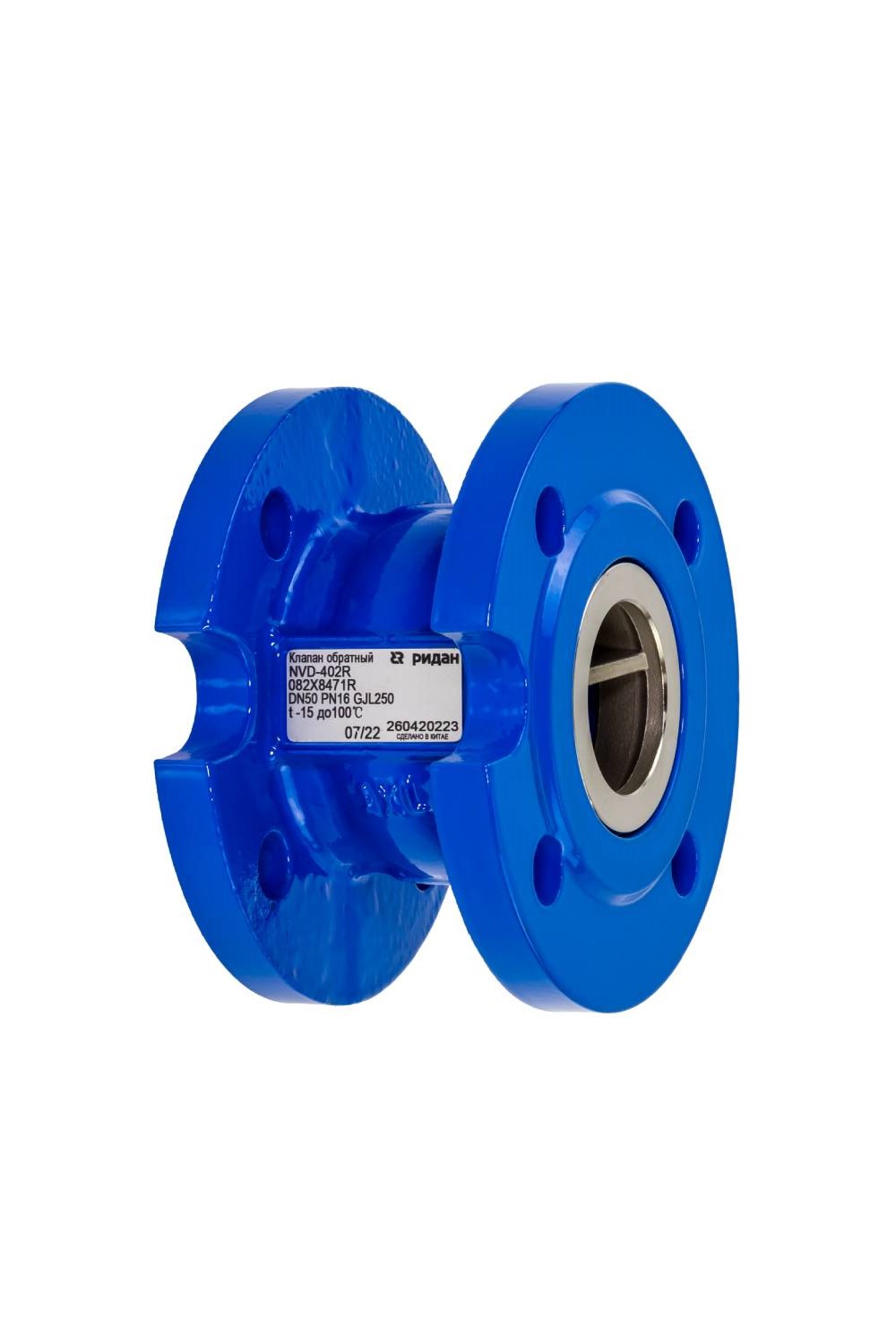

Клапан обратный NVD-402R служит для предотвращения течения обратного потока среды. Применяется в системах водоснабжения, распределения воды, в насосных станциях, промышленности, теплоснабжении в пределах эксплуатационных характеристик продукции. Обратный клапан NVD-402R представляет собой наилучшую комбинацию гидравлической эффективности, прочности, герметичности и цены.
A, мм 120
Номинальный диаметр (DN), мм 65
Масса, кг, не более 7,6
Температура окружающей среды, °С от -20 до +70
Корпус Чугун GJL250
Номинальное давление (PN),бар 16
D, мм 122
Герметичность затвора (объем протечки/класс герметичности) ГОСТ9544, Класс А
Температура рабочей среды, °С от -15 до +100
Тип присоединения к трубопроводу Фланцевое
Уплотнение EPDM
Рабочая среда Вода, гликолевые растворы до 50%
Шток Корр.ст.сталь А351 CF8
Затвор клапана Корр.ст.сталь А351 CF8
Пружина Корр.ст.сталь AISI302
C, мм 185
Направляющая Корр.ст.сталь А351 CF8
Давление открытия клапана при движении потока вверх, мм.в.ст. 647
Давление открытия клапана при движении потока вниз, мм.в.ст. 316
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст. 480
Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст. 165
Гидравлическая характеристика (KVs), м³/ч 145
P, мм 65
Втулка Латунь CW617N
Пробное (испытательное) давление согласно ГОСТ 356, бар 1,5PN
