Номинальный диаметр (DN), мм 125

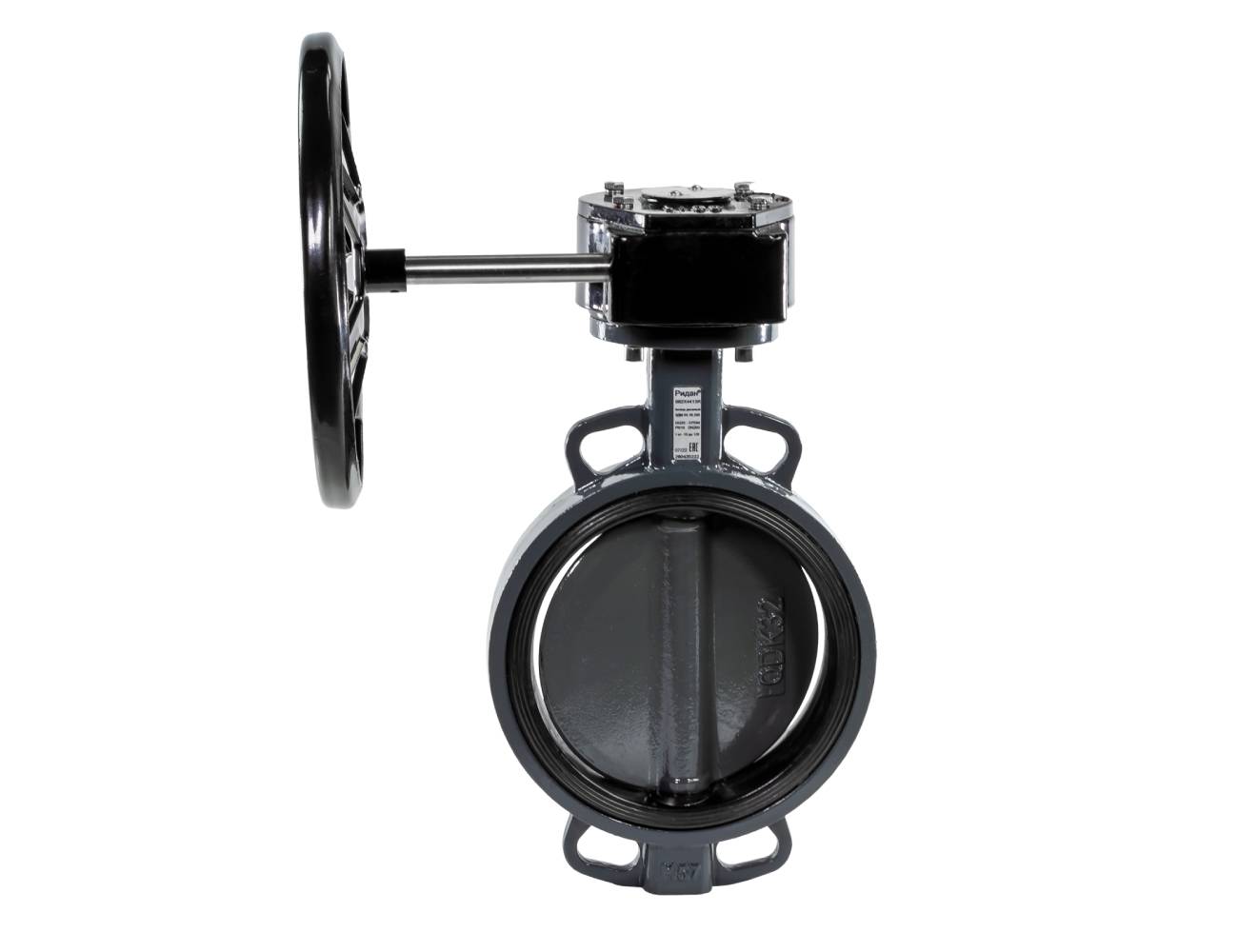

Исполнение с ручным редукторным приводом
Масса, кг, не более 9,6
Номинальное давление (PN), бар 16
H, мм 242
Температура окружающей среды, °С от -15 до +70
L, мм 130
Максимальное рабочее давление среды при температуре +20С (Рр), бар16
Температура рабочей среды, °С от -15 до +120
Материал уплотнения EPDM
Тип присоединения к трубопроводу Центрирующие проушины
Герметичность затвора (объем протечки / класс герметичности) ГОСТ 9544-2015 Класс А
Дополнительные требования
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Рабочая среда Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Назначенный ресурс работы 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
Материал корпуса Серый чугун GG25
W, мм 225
G, мм 170
А, мм 56
U, мм 77
Пробное (испытательное) давление согласно ГОСТ 356, бар 1,5PN
ØV, мм 150
ØV, мм 150
