| Условное графическое изображение
гибкой вставки - виброкомпенсатора
на чертежах и схемах:
Гибкая вставка | Гибкие вставки ABRA обладают отличной химической устойчивостью к: - воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
- стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
- стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
- техническому воздуху и т.д.
|
|
Основные назначения и области применения таких антивибрационных компенсаторов это: - снижение шума,
- снижение вибрации,
- поглощение части энергии гидравлических ударов,
- компенсация продольных смещений трубопроводов
- компенсация поперечных смещений (сдвигов),
- компенсация изгибов трубопроводов,
- гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии,
- компенсация тепловых удлинений (сокращений) трубопроводов,
- Внимательно читайте инструкцию по монтажу и установке.
гибкие вставки эластичные - резиновые компенсаторы антивибрационные - резьбовые предназначены для установки за и перед - насосами,
- вентиляторами и вентиляционными установками ,
- компрессорами,
- мешалками,
- и другими устройствами создающими вибрацию или шум в системе
гибкие вставки эластичные - резиновые компенсаторы антивибрационные - резьбовые используются в системах отопления, тепло-водоснабжения, канализации и системах кондиционирования. Также данную конструкцию можно использовать на воздух, азот, углекислый газ и другие нейтральные жидкости и газы. |
 |

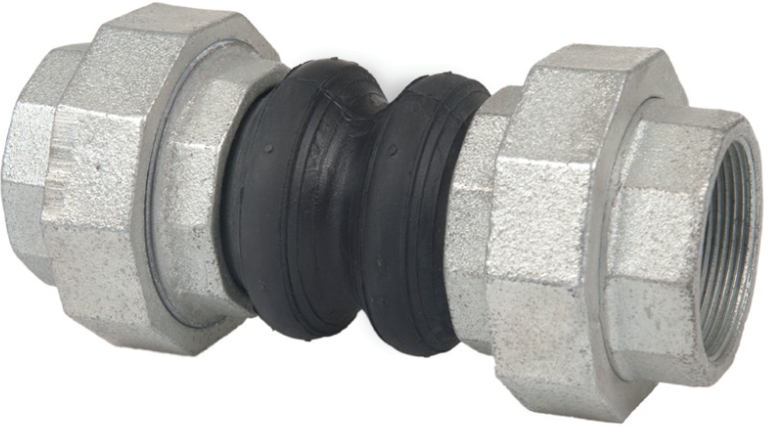

Спецификация деталей и материалов гибкой вставки ABRA-EJS-30 - резинового антивибрационного компенсатора, резьбового: - Корпус (1) : Жаростойкая синтетическая резина специальной композиции, превосходящая по своим качествам натуральную или хлоропреновую резину, имеющая повышенную стойкость к воздействию горячей воды и постоянную устойчивость давлению в течение продолжительного периода времени.
- Корпус армирован (усилен) (2): нейлоновым шинным кордом .
- Муфтовое (резьбовое соединение) (3): Никелированный или оцинкованный чугун .
- Кольцо жесткости (5): (от Ду25 и выше)
|
Габаритные размеры, обозначения для заказа, вес и допустимые условия эксплуатации для гибких вставок ABRA-EJS-30 резьбовых - антивибрационных компенсаторов. | Ду / DN | 15 (1/2") | 20 (3/4") | 25 (1") | 32 (1 1/4") | 40 (1 1/2") | 50 (2") | Давление максимальное
Давление минимальное | 10 бар (1,0 МПа)
0,5 бар (0,05 МПа) | Диапазон рабочих температур, °C
| -20 / + 110 °C (указана максимальная температура, температура рабочая максимальная: + 95 °C) | | Код товара | | ABRA-EJS-30-020 | ABRA-EJS-30-025 | ABRA-EJS-30-032 | ABRA-EJS-30-040 | ABRA-EJS-30-050 | | L - строительная длина, мм | 185 | 185 | 180 | 190 | 185 | 175 | | L1 - допустимое сжатие, мм | 22 | 22 | 22 | 22 | 22 | 22 | | L2 - допустимое растяжение, мм | 6 | 6 | 6 | 6 | 6 | 6 | | L3 - допустимое линейное смещение (сдвиг), мм | 22 | 22 | 22 | 22 | 22 | 22 | | а - допустимое угловое смещение (изгиб), угловых градусов ° | 45° | 45° | 45° | 45° | 45° | 45° | | Вес, кг | 0,600 | 0,800 | 1,300 | 1,600 | 2,100 | 2,800 | | G - резьба присоединительная | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
Описание присоединительной резьбы гибкой вставки ABRA-EJS-30: |
| Тип присоединения: | Обычная трубная резьба. Подробнее: Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP. | | Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения | - ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
- ISO R228
- EN 10226
- DIN 259
- BS 2779
- JIS B 0202
| | Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения | - G, наружная или внешняя (в англоязычной литературе - male, external) - основное
- BSPP, наружная или внешняя (в англоязычной литературе - male, external) - частое
- BSP, наружная или внешняя (в англоязычной литературе - male, external) - частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT)
- PF, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое
| | Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба). | - R, наружная или внешняя (в англоязычной литературе - male, external) - основное
- BSPT, наружная или внешняя (в англоязычной литературе - male, external) - частое
- PT, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое
|
|
| |
Диаграмма Давление / Температура для гибких вставок резьбовых ABRA-EJS-30 - антивибрационных компенсаторов, EPDM, для DN15-50:
Диаграмма определяет рабочую область для гибких вставок резьбовых для DN15-50 - антивибрационных компенсаторов в координатах Давление (в барах приборного) / Температура (° C). |
Инструкция по монтажу и установке гибкой вставки ABRA-EJS-30 - резинового антивибрационного компенсатора- Обязательны к выполнению "Общие требования к монтажу трубопроводной арматуры ABRA"
- Необходимо строго соблюдать параметры, указанные в технических каталогах и инструкциях, обоснованно применять контрольные стержни.
- Нежелательно устанавливать виброкомпенсатор ближе 1,5 диаметров трубопровода от сужающих устройств.
- Гибкие вставки-виброкомпенсаторы могут монтироваться в любом пространственном положении
- Не допускается использование компенсатора в качестве опорной конструкции, то есть установку компенсатора необходимо выполнить после закрепления трубопроводов. Трубопроводы с обоих концов гибкой вставки должны быть закреплены в неподвижных опорах достаточно близко, чтобы рабочий диапазон смещений труб не вышел за пределы разрешенного для вставки.
 - Гибкие вставки следует устанавливать непосредственно за неподвижной опорой. За гибкой вставкой следует предусмотреть подвижные опоры.
- Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3 - 5 мм. Растяжение вставки при установке недопустимо.
- Не допускается скручивание гибкого элемента компенсатора при монтаже.
- Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от компенсатора.
- Ни компенсатор антивибрационный, ни контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.
- Не допускается повреждение компенсатора или поверхности присоединительного фланца острыми краями трубы или другими предметами.
- Не допускается = строго запрещена одновременная работа компенсатора на растяжение и сдвиг. Любые комбинации двух смещений т.к. сжатие/изгиб, сжатие/сдвиг, или растяжение/изгиб, изгиб/смещение минимум вдвое снижают допустимый диапазон перемещения.
- Не допускается работа вставки на растяжение при установке на входе насоса или при работе под вакуумом (отрицательном приборном давлении).
- Не допускается проведение сварочных работ в непосредственной близости от вставки-компенсатора без ее защиты или демонтажа.
- !!! При установке резиновых компенсаторов ABRA в трубопроводную систему запрещается дополнительные уплотнения в виде эластичных межфланцевых прокладок, надежное герметичное соединение обеспечивается резиновым выступом самого виброкомпенсатора ABRA.
- Предпочтительнее использовать воротниковые фланцы, хотя при наличии необходимой квалификации монтажников возможна и установка гибких вставок ABRA и между плоскими фланцами. Не забывайте при этом зачистить от заусенцев внутренний сварной шов, во избежание повреждения резины.
- Не допускается контакт болтов, гаек или шпилек с резиной (например - при соединении болт-гайка - гайки устанавливаются на стороне противоположной резиновым элементам - на стороне трубопровода).
 - При установке виброкомпенсатора ABRA при необходимости можно смазать поверхности трения мыльной водой (не маслом ни в коем случае).
- Максимально допустимые моменты затяжки болтов для гибких вставок (виброкомпенсаторов) необходимо контролировать, применяя динамометрические ключи. Для выполнения этого пункта можно затягивать болты только динамометрическим ключом. Первая затяжка - в один проход крест/накрест ("звездочкой") до затяжки - не более 20% момента от максимального, затем релаксация не менее 30 мин. После запуска системы в эксплуатацию рекомендуется периодически дотягивать болты до моментов, указанных в таблице:
| Моменты затяжки болтов гибких вставок ABRA-EJF, Н*м | | DN | Первая затяжка крест/накрест | Вторая затяжка крест/накрест (минимум через 30 мин) | Третья затяжка - в два прохода крест/накрест | | Все PN | Все PN | PN10 | PN16 | 25-80 | 10 | 50 | 60 | 80 | 100-150 | 10 | 50 | 80 | 100 | 200-300 | 15 | 50 | 90 | 100 | 350-500 | 15 | 50 | 110 | 120 | 600-700 | 15 | 100 | 180 | 200 | 800-900 | 15 | 100 | 215 | - | 1000-1200 | 15 | 100 | 280 | - |
! Если при последующей опрессовке возникнет течь, то болты следует подтянуть до момента указанного в таблице и не более, иначе уплотнительная поверхность будет немедленно повреждена. В крайнем случае можно приложить дополнительное усилие в 3-4% от номинального. - Не допускается окрашивание гибкого элемента вставки-компенсатора или покрытие его слоем изоляции
- Следует понимать, что для правильного расчета и помещения компенсатора в систему следует учитывать распорное усилие (pressure thrust) на компенсаторе, создаваемое внутренним давлением или тяговое услилие разрежения в компенсаторе, обычно для его оценки используют следующую формулу:
- Следует понимать, что для правильного расчета и помещения компенсатора в систему следует учитывать распорное усилие (pressure thrust) на компенсаторе, создаваемое внутренним давлением или тяговое усилие разрежения в компенсаторе, обычно для его оценки используют нижеследующую формулу:
- Хранение вставок-компенсаторов осуществляется в ненагруженном состоянии в сухом прохладном месте.
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С при влажности не ниже 50% RH.
- Расчетный срок эксплуатации резиновых компенсаторов - 3 года.
- Гарантийные обязательства.
Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
|
