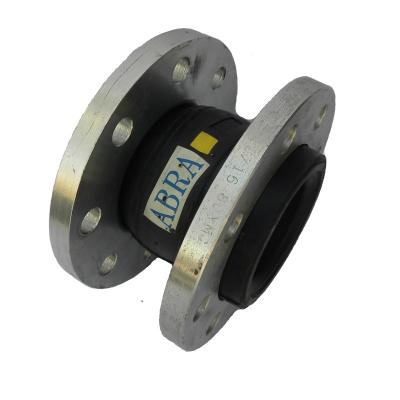

Гибкая вставка фланцевая ABRA-EJF-NBR PN10 маслобензостойкая (МБС) уплотнение NBR

Условное графическое изображение
гибкой вставки - виброкомпенсатора
на чертежах и схемах:

• воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
• минеральным маслам
• бензинам неэтилированным
• природному (натуральному) газу
• большинству буровых растворов
• алифатическим углеводородам (метан, пропан, бутан)
• хладагентам ("хладонам", "фреонам", холодильным агентам) групп HFA, HFB, HFC
• дизельному горючему с содержанием ароматических углеводородов не более 40% (обычное дизтопливо)
• растительным и животным маслам и жирам
• большому количеству разбавленных кислот и оснований, солевых растворов при комнатной температуре

Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают средней химической устойчивостью (нежелательно, но возможно применение) к нижеследующим средам:

• Дизтопливо с содержанием ароматических углеводородов свыше 40%, этилированные бензины
• Биологически разлагающиеся гидравлические жидкости
• Силиконовые масла и жиры (масла могут вызвать сокращение)

Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают низкой / нулевой химической устойчивостью (не применяются) к нижеследующим средам:

• Ароматические углеводороды (толуол, бензол)
• Хлорированные углеводороды (трихлор-, перхлорэтилен)
• Тормозные жидкости и антифризы на гликолевой основе
• Хладагенты ("хладоны", "фреоны", холодильные агенты) группы HFD
• Ацетон; этиловый, бутиловый и т.д. эфиры

Основные назначения и области применения таких антивибрационных компенсаторов это:

• снижение шума,
• снижение вибрации,
• поглощение части энергии гидравлических ударов,
• компенсация продольных смещений трубопроводов
• компенсация поперечных смещений (сдвигов),
• компенсация изгибов трубопроводов,
• гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии,
• компенсация тепловых удлинений (сокращений) трубопроводов,
• Внимательно читайте инструкцию по монтажу и установке.
• Иногда в дополнение к стандартной гибкой вставке разумно применять специальные контрольные стержни.

гибкие вставки эластичные - резиновые компенсаторы антивибрационные -виброкомпенсаторы фланцевые предназначены для установки за и перед

• насосами,
• вентиляторами и вентиляционными установками ,
• компрессорами,
• мешалками,
• и другими устройствами создающими вибрацию или шум в системе

Компенсатор антивибрационный ABRA EJF NBR:

Спецификация деталей и материалов гибкой вставки - резинового антивибрационного компенсатора ABRA-EJF-10-NBR, фланцевого:

• Корпус (1) : NBR -  Каучук вулканизированный бутадиеннитрильный (СКН) = (NBR по ANSI) BunaN= Chemigum= Nipol= Krynac= Paracril= PerbutanN =Nitril= Acryl Nitrile Butadiene Rubber.
• Корпус армирован (усилен): нейлоновым шинным кордом (2) и жесткими стальными проволочными кольцами (4)
• Присоединительные фланцы (фланцевое соединение) (3): Оцинкованная или никелированная нехрупкая малоуглеродистая сталь

 Габаритные размеры, обозначения для заказа, вес и допустимые условия эксплуатации для гибких вставок ABRA-EJF-10-NBR фланцевых - антивибрационных компенсаторов - виброкомпенсаторов.

Таблица: Описание присоединительного крепежа + подходящих стандартов присоединения гибких вставок ABRA-EJF-10 фланцевых - антивибрационных компенсаторов.

Подходящие стандарты присоединительных фланцев для присоединения виброкомпенсатора ABRA-EJF-10-NBR:

Диаграмма Давление / Температура для гибких вставок ABRA-EJF-10NBR фланцевых - антивибрационных компенсаторов:

Диаграмма определяет рабочую область для гибких вставок фланцевых - антивибрационных компенсаторов в координатах Давление  / Температура (° C).

Инструкция по монтажу и установке гибкой вставки ABRA-EJF-10-NBR - резинового антивибрационного компенсатора

1. Обязательны к выполнению "Общие требования к монтажу трубопроводной арматуры ABRA"
2. Необходимо строго соблюдать параметры, указанные в технических каталогах и инструкциях, обоснованно применять контрольные стержни.
3. Нежелательно устанавливать виброкомпенсатор ближе 1,5 диаметров трубопровода от сужающих устройств.
4. Гибкие вставки-виброкомпенсаторы могут монтироваться в любом пространственном положении
5. Не допускается использование компенсатора в качестве опорной конструкции, то есть установку компенсатора необходимо выполнить после закрепления трубопроводов. Трубопроводы с обоих концов гибкой вставки должны быть закреплены в неподвижных опорах достаточно близко, чтобы рабочий диапазон смещений труб не вышел за пределы разрешенного для вставки.
6.
7. Гибкие вставки следует устанавливать непосредственно за неподвижной опорой. За гибкой вставкой следует предусмотреть подвижные опоры.
8. Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3 - 5 мм. Растяжение вставки при установке недопустимо.
9. Не допускается скручивание гибкого элемента компенсатора при монтаже.
10. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от компенсатора.
11. Ни компенсатор антивибрационный, ни контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.
12. Не допускается повреждение компенсатора или поверхности присоединительного фланца острыми краями трубы или другими предметами.
13. Не допускается = строго запрещена одновременная работа компенсатора на растяжение и сдвиг. Любые комбинации двух смещений т.к. сжатие/изгиб, сжатие/сдвиг, или растяжение/изгиб, изгиб/смещение минимум вдвое снижают допустимый диапазон перемещения.
14. Не допускается работа вставки на растяжение при установке на входе насоса или при работе под вакуумом (отрицательном приборном давлении).
15. Не допускается проведение сварочных работ в непосредственной близости от вставки-компенсатора без ее защиты или демонтажа.
16. !!! При установке резиновых компенсаторов ABRA в трубопроводную систему запрещается дополнительные уплотнения в виде эластичных межфланцевых прокладок, надежное герметичное соединение обеспечивается резиновым выступом самого виброкомпенсатора ABRA.
17. Предпочтительнее использовать воротниковые фланцы, хотя при наличии необходимой квалификации монтажников возможна и установка гибких вставок ABRA и между плоскими фланцами. Не забывайте при этом зачистить от заусенцев внутренний сварной шов, во избежание повреждения резины.
18. Не допускается контакт болтов, гаек или шпилек с резиной (например - при соединении болт-гайка - гайки устанавливаются на стороне противоположной резиновым элементам - на стороне трубопровода).
19.
20. При установке виброкомпенсатора ABRA при необходимости можно смазать поверхности трения мыльной водой (не маслом ни в коем случае).
21. Максимально допустимые моменты затяжки болтов для гибких вставок (виброкомпенсаторов) необходимо контролировать, применяя динамометрические ключи. Для выполнения этого пункта можно затягивать болты только динамометрическим ключом. Первая затяжка - в один проход крест/накрест ("звездочкой")  до затяжки - не более 20%  момента от максимального, затем релаксация не менее 30 мин. После запуска системы в эксплуатацию рекомендуется периодически дотягивать болты до моментов, указанных в таблице:

    Моменты затяжки болтов гибких вставок ABRA-EJF, Н*м
    DN	Первая затяжка крест/накрест	Вторая затяжка крест/накрест  (минимум через 30 мин)	Третья затяжка - в два прохода крест/накрест
    	Все PN	Все PN	PN10	PN16
    25-80	10	50	60	80
    100-150	10	50	80	100
    200-300	15	50	90	100
    350-500	15	50	110	120
    600-700	15	100	180	200
    800-900	15	100	215	-
    1000-1200	15	100	280	-


    ! Если при последующей опрессовке возникнет течь, то болты следует подтянуть до момента указанного в таблице и не более, иначе уплотнительная поверхность будет немедленно повреждена. В крайнем случае можно приложить дополнительное усилие в 3-4% от номинального.
22. Не допускается окрашивание гибкого элемента вставки-компенсатора или покрытие его слоем изоляции
23. Следует понимать, что для правильного расчета и помещения компенсатора в систему следует учитывать распорное усилие (pressure thrust) на компенсаторе, создаваемое внутренним давлением или тяговое усилие разрежения в компенсаторе, обычно для его оценки используют нижеследующую формулу:
24. Хранение вставок-компенсаторов осуществляется в ненагруженном состоянии в сухом прохладном месте.
25. Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С при влажности не ниже 50% RH.
26. Расчетный срок эксплуатации резиновых компенсаторов - 3 года.
27. Гарантийные обязательства.
    Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
