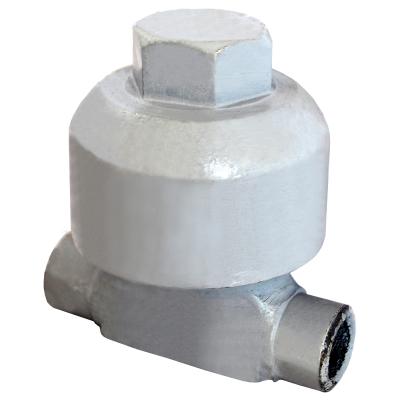

Конденсатоотводчик термодинамический 45c13нж Ду15 Ру40 стальной под приварку предназначен для отвода конденсата из паровых систем с малым расходом пара. Конденсатоотводчик 45с13нж обеспечивает дискретный отвод конденсата, который отводится при температуре насыщения. Не подвержен влиянию гидравлических ударов и вибрации.
Принцип действия термодинамического конденсатоотводчика основан на разнице скоростей прохождения пара и конденсата в зазоре между диском и седлом. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара скорость среды увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает и диск снова начинает подниматься, пропуская конденсат.
Технические характеристики на конденсатоотводчик 45c13нж :
Максимальное допустимое давление: 40 атм
Максимальная рабочая температура: 300 град С
Материал корпуса: сталь
Присоединение: под приварку
Встроенный фильтр: нет
