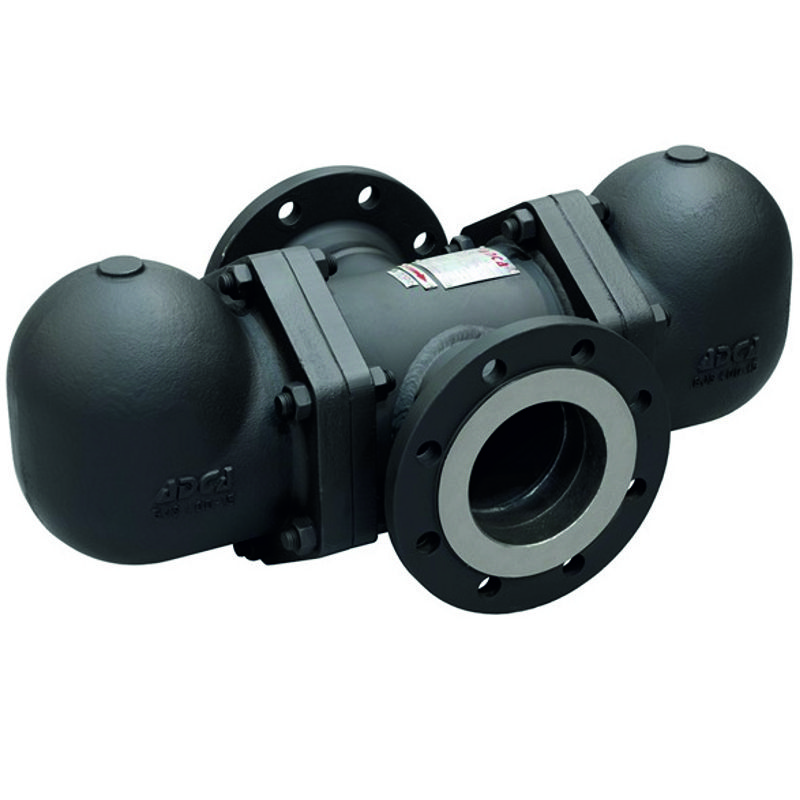

FLT22G/TW - поплавковый конденсатоотводчик (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установки на теплообменном оборудовании, а также для дренажа конденсата.
Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.
Присоединение - внутренняя резьба или фланцы, в горизонтальном или вертикальном положении.
ОСНОВНЫЕ СВОЙСТВАПостоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления. |
|
ПРИМЕНЕНИЕ: | Насыщенный и перегретый пар | ||||||||||||||||||||||||||||||||||||||||||
ИСПОЛНЕНИЯ: | FLT 22G/TW | ||||||||||||||||||||||||||||||||||||||||||
ТИПОРАЗМЕРЫ: | DN 80 – DN 100 | ||||||||||||||||||||||||||||||||||||||||||
ПРИСОЕДИНЕНИЕ: | Фланцы по EN 1092-1 PN16 или ANSI | ||||||||||||||||||||||||||||||||||||||||||
УСТАНОВКА: | Горизонтальная установка. | ||||||||||||||||||||||||||||||||||||||||||
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ: | |||||||||||||||||||||||||||||||||||||||||||
FLT22G/TW-4,5: 4,5 бар |
|
| |||||||||||||||||||||||||||||||||||||||||
FLT22G/TW-10: 10 бар |
| ||||||||||||||||||||||||||||||||||||||||||
FLT22G/TW-14: 14 бар |
| ||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||
Максимальное рабочее давление 14 бар.
Максимальная рабочая температура 198 °C.
* в соответствии c EN1092–1:2007
ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч | ||||||||||
| ТИП | DN | ПЕРЕПАД ДАВЛЕНИЯ, бар | ||||||||
| 0,5 | 0,7 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 14 | ||
FLT22G/TW-4,5 | 80-100 | 15100 | 18100 | 22000 | 28000 | 31000 | 45000 | |||
FLT22G/TW–10 | 80-100 | 7800 | 8900 | 10000 | 12200 | 14200 | 20000 | 27500 | 32000 | |
FLT22G/TW–14 | 80-100 | 3800 | 4600 | 5400 | 6200 | 7200 | 10000 | 13800 | 16200 | 19600 |
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ |  | ||
| № п/п | НАИМЕНОВАНИЕ | МАТЕРИАЛ | |
| 1 | корпус | P250GH/1.0460; P235GH/1.0305; S355J2G3/1.0570; S235JRG2/1.0038 | |
| 2 | крышка | GJS-400-15/0.7040 | |
| 3 | *прокладка | графит | |
| 4 | *седло | CF8/1.4308 | |
| 5 | *диск | AISI420/1.4021 | |
| 6 | *рычаг | AISI304/1.4301 | |
| 7 | *поплавок | AISI304/1.4301 | |
| 8 | *воздушный клапан | Нерж. сталь (биметалл) | |
| 9 | болт | Сталь 8.8 | |
