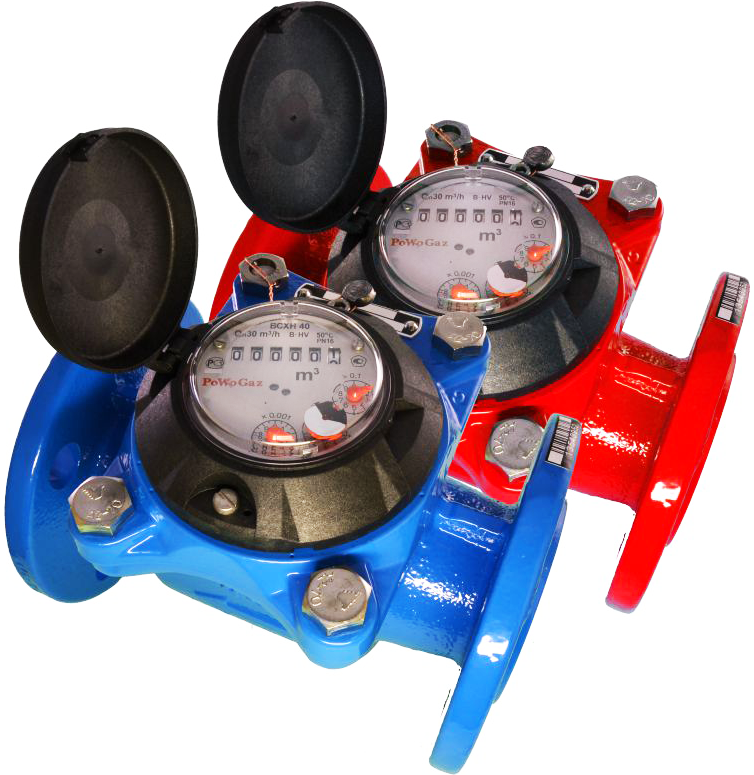

СЧЕТЧИК ТУРБИННЫЙ ХОЛОДНОЙ ВОДЫ ВСХН/ВСГН (ДУ 40, 50, 65, 80, 100, 150, 200, 250)

ВАРИАНТЫ ИСПОЛНЕНИЯ

ВСХН, ВСГН - счетчики для учета холодной и горячей воды с возможностью установки радионакладки AT-WMBUS-08;
ВСХНд - счетчики воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации;
ВСТН - счетчик горячей воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации, входит в cостав теплосчетчика СТ-10.

ОСОБЕННОСТИ

Все турбинные счетчики воды, производста АО "Тепловодомер", прошли ускоренные испытания на износостойкость по ГОСТ Р 50193.3-93 (800 часов на номинальном расходе при непрерывном потоке и 200 часов на максимальном расходе при непрерывном потоке). Турбинные счетчики горячей воды прошли горячеводные испытания во всем диапазоне рабочих температур (до 150 °С).
Простоте конструкции и счетного механизма счетчик воды турбинный – наиболее экономически выгодное решение для организации коммерческого учета, так как цена тахометрического турбинного счетчика намного ниже приборов других типов соответствующих диаметров и этого же назначения.
Для счетчиков холодной воды возможно исполнение в степени защиты IP68.

СПОСОБ УСТАНОВКИ

Турбинные счетчики воды типа ВСХН, ВСХНд, ВСГН, ВСТН монтируются в любом пространственном положении, с соблюдением условий:

Счетчик всегда должен быть заполнен водой

Прямые участки должны составлять 3DN до счетчика и 1DN после

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ГОСРЕЕСТЕР 40606-09 APATOR POWOGAZ)

Наименование основных технических характеристик	Норма для счетчиков с DN
Наименование основных технических характеристик	40	50	65	80	100	125	150	200	250
Расход воды, м3/ч, для счетчиков: Холодной воды *ВСХН, ВСХНд* в диапазоне t 0C	+ 5.............. + 50
- наименьший Qmin Класс В	0,45	0,45	0,45	0,5	0,6	1,5	1,8	4,0	10,0
- переходный Qt Класс В	0,9	0,9	1,0	0,8	1,8	2,0	4,0	6,0	16,0
- номинальный Qn Класс В	30	50	60	120	230	250	400	750	1100
- наибольший Qmax Класс В	60	90	120	200	300	350	600	1000	1600
- порог чувствительности, м3/ч, не более	0,15	0,15	0,2	0,25	0,25	0,5	1,0	1,5	3,0
Горячей воды ВСТН, ВСГН, в диапазоне t 0C	+ 5.............. + 150
- наименьший Qmin Класс В	0,7	0,7	1,0	1,6	2,4	4,0	6,0	10,0	20,0
- переходный Qt Класс В	1,5	1,6	2,0	3,2	4,8	8,0	12	20	40
- номинальный Qn Класс В	15	15	25	45	70	100	150	250	500
- наибольший Qmax Класс В	30	30	60	90	140	200	300	500	1000
- порог чувствительности, м3/ч, не более	0,25	0,25	0,3	0,35	0,6	1,1	2,0	4,0	8,0
Расход воды при потере давления 0,1 кгс/см2 (0,01 МПа)	26	38	40	100	128	170	310	550	800
Цена одного импульса, л/имп для ВСТН, ВСХНд (по заказу)	100						1000
Наибольшее значение роликового указателя счетного механизма, м3	999999						999999х10
Присоединение к трубопроводу	фланцевое
Масса, кг, не более	7,9	9,9	10,6	13,3	15,6	18,1	40,1	51,1	75,1
Межповерочный интервал	для холодной 6 лет / для горячей 4года

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ГОСРЕЕСТЕР 61401-15 ТЕПЛОВОДОМЕР)

Наименование основных технических характеристик	Норма для счетчиков с DN
Наименование основных технических характеристик	40	50	65	80	100	125	150	200	250
Расход воды, м3/ч, для счетчиков: Холодной воды ВСХН, ВСХНд в диапазоне t 0C	+ 5.............. + 50
- наименьший Qmin Класс В	0,25	0,4	0,5	0,63	0,8	1,56	2,0	5,04	10,0
- переходный Qt Класс В	0,4	0,64	0,8	0,8	1,25	2,5	3,2	8,06	16,0
- номинальный Qn Класс В	25	40	63	100	160	250	400	630	1000
- наибольший Qmax Класс В	31,25	50	78,75	125	200	312,5	500	787,5	1250
- порог чувствительности, м3/ч, не более	0,15	0,15	0,2	0,25	0,25	0,5	1,0	1,5	3,0
Горячей воды *ВСТН, ВСГН*, в диапазоне t 0C	+ 5.............. + 150
- наименьший Qmin Класс В	0,63	0,63	1,0	1,58	2,5	4,0	6,25	10,0	25,2
- переходный Qt Класс В	1,0	1,0	1,6	2,52	4,0	6,4	10	16	40,32
- номинальный Qn Класс В	25	25	40	63	100	160	250	400	630
- наибольший Qmax Класс В	31,25	31,25	50	78,75	125	200	312,5	500	1260
- порог чувствительности, м3/ч, не более	0,25	0,25	0,3	0,35	0,6	1,1	2,0	4,0	8,0
Цена одного импульса, л/имп для ВСТН, ВСХНд (по заказу)	100						1000
Наибольшее значение роликового указателя счетного механизма, м3	999999						999999х10
Присоединение к трубопроводу	фланцевое
Масса, кг, не более	7,9	9,9	10,6	13,3	15,6	18,1	40,1	51,1	75,1
Межповерочный интервал	для холодной 6 лет / для горячей 4года

Примечания:

Под наименьшим расходом Qmin B понимается расход, на котором счетчик имеет относительную погрешность + 5% и ниже которого относительная погрешность не нормируется.

Под переходным расходом Qt понимается расход, на котором счетчик имеет относительную погрешность + 2%, а ниже которого + 5%.

Под номинальным расходом Qnom понимается расход, равный 1/2 Qmax, при котором счетчик может работать непрерывно в течение длительного времени.

Под наибольшим расходом Qmax понимается расход, при котором счетчик может работать не более 1-го часа в сутки.

Под порогом чувствительности понимается расход, при котором турбинка приходит в непрерывное вращение.

При определении относительной погрешности снятие показаний счетчика ведется с учетом стрелочного указателя с наименьшей ценой деления.

ГАБАРИТНЫЕ РАЗМЕРЫ

Габаритные размеры, мм, не более
DN	Dz	D	L	h	H*	H1*	H2*	n отв	d отв
40	150	110	200	65	177	277	186	4	18
50	165	125	200	72	187	287	193	4	18
65	185	145	200	83	197	297	205	4	18
80	200	160	225	95	219	339	224	8	18
100	220	180	250	105	229	349	234	8	18
125	250	210	250	120	257	477	250	8	18
150	285	245	300	135	357	582	354	8	22
200	340	300	350	160	382	607	380	12	22
250	400	360	450	193	427	652	427	12	26

* Н - ВСГН, ВСХН / Н1 - ВСГНд, ВСХНд, ВСТН / H2 - ВСХН, ВСХНд IP68

РАСЧЕТ ПОТЕРИ ДАВЛЕНИЯ

DN	40	50	65	80	100	125	150	200	250
К	1,479	0,692	0,625	0,1	0,061	0,0346	0,0104	0,0033	0,00156
где: P - потеря давления на счетчике (кг/см²); K - коэффициент гидравлического сопротивления указанный в таблице; Q - расход м³/ч

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТНОУПРАВЛЯЕМОГО КОНТАКТА

- максимальное коммутирующее напряжение, В -50;

- максимальный коммутирующий ток через контакт, мА -100;

- частота замыкания контакта, Гц, не более - 1.
