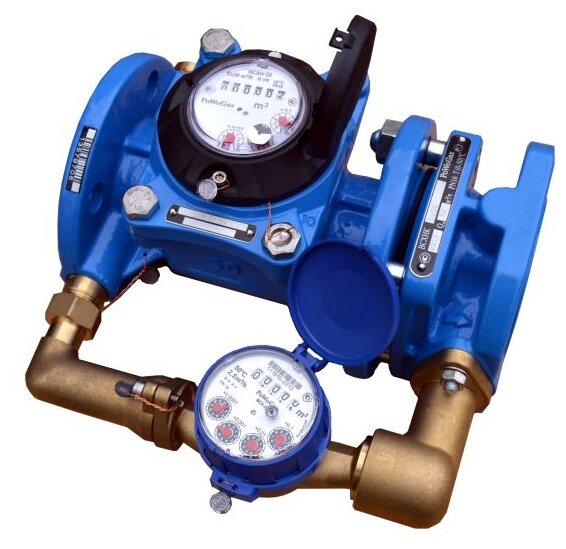

Счетчики холодной воды комбинированные ВСХНК, ВСХНКд предназначены для измерений объема холодной воды в напорных трубопроводах в системах холодного водоснабжения при температуре от 5 до 50 °С и давлении воды до 1,6 МПа (16 кгс/см2).
Счетчики комбинированные применяются на промышленных объектах, объектах коммунального хозяйства и в составе автоматизированных систем контроля и учета холодной воды. Они разработаны специально для объектов с широким диапазоном расхода воды, непостоянным уровнем расхода, варьирующим в течении суток, сезонов или условий технологического процесса, объектов кратковременного учета большого расхода, где при нормальной ситуации протекает небольшое количество воды.
Счетчики ВСХНК, ВСХНКд работают в диапазоне температур от + 5 до + 50 0С (холодная вода), имеют счетный механизм с роликовым и стрелочными индикаторами, и показывают измеренный объем в метрах кубических (м3) и его долях.
Счетчики ВСХНКд имеют дистанционный выход импульсов (при подаче на-пряжения на магнитоуправляемый контакт). Цена одного импульса для счетчиков с условным диаметром 20 составляет 0,001 м3; для счетчиков с условным диаметром 50; 80; 100 составляет 0,1 м3; для счетчиков с условным диаметром 150 - 1м3.
| Диаметр условного прохода, DN | 50/20 |
| Тип: | комбинированный (крыльчатый и турбинный), сухого типа |
| Температура, °С: | +5...+50 |
| Наименьший расход, Qmin, м3/ч | 0,05 |
| Переходный расход, Qt, м3/ч | 0,2 |
| Номинальный расход, Qn, м3/ч | 50 |
| Наибольший расход, Qmax, м3/ч | 90 |
| Порог чувствительности, м3/ч | 0,015 |
| Максимальное значение указателя счетного механизма, м3 | |
| - основного счетчика | 999 999 |
| - вспомогательного счетчика | 99 999 |
| Расход воды, м3/ч, при потере давления 0,1 кгс/см2 (0,01МПа) | 38/5,0 |
| Наименьшая цена деления счетного механизма, м3 | 0,0005/0,00005 |
| Диапазон срабатывания переключающего устройства, м3/ч при : | |
| - увеличении расхода | 1,6 |
| - уменьшении расхода | 1,1 |
| Габаритные размеры (Д×В×Ш), мм, не более | 270×180×280 |
| Производитель | Тепловодомер (Россия) |
| Масса счетчиков, кг | 17,6 |
| Средний срок службы, не менее, лет | 12 |
| Гарантийный срок, месяцев | 24 |
| Межповерочный интервал, года | 6 |
| Комплект поставки | Счетчик - 1шт; паспорт - 1экз; руководство по эксплуатации - 1экз; упаковка - 1шт |
