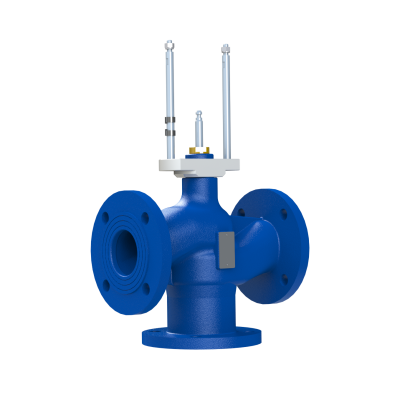

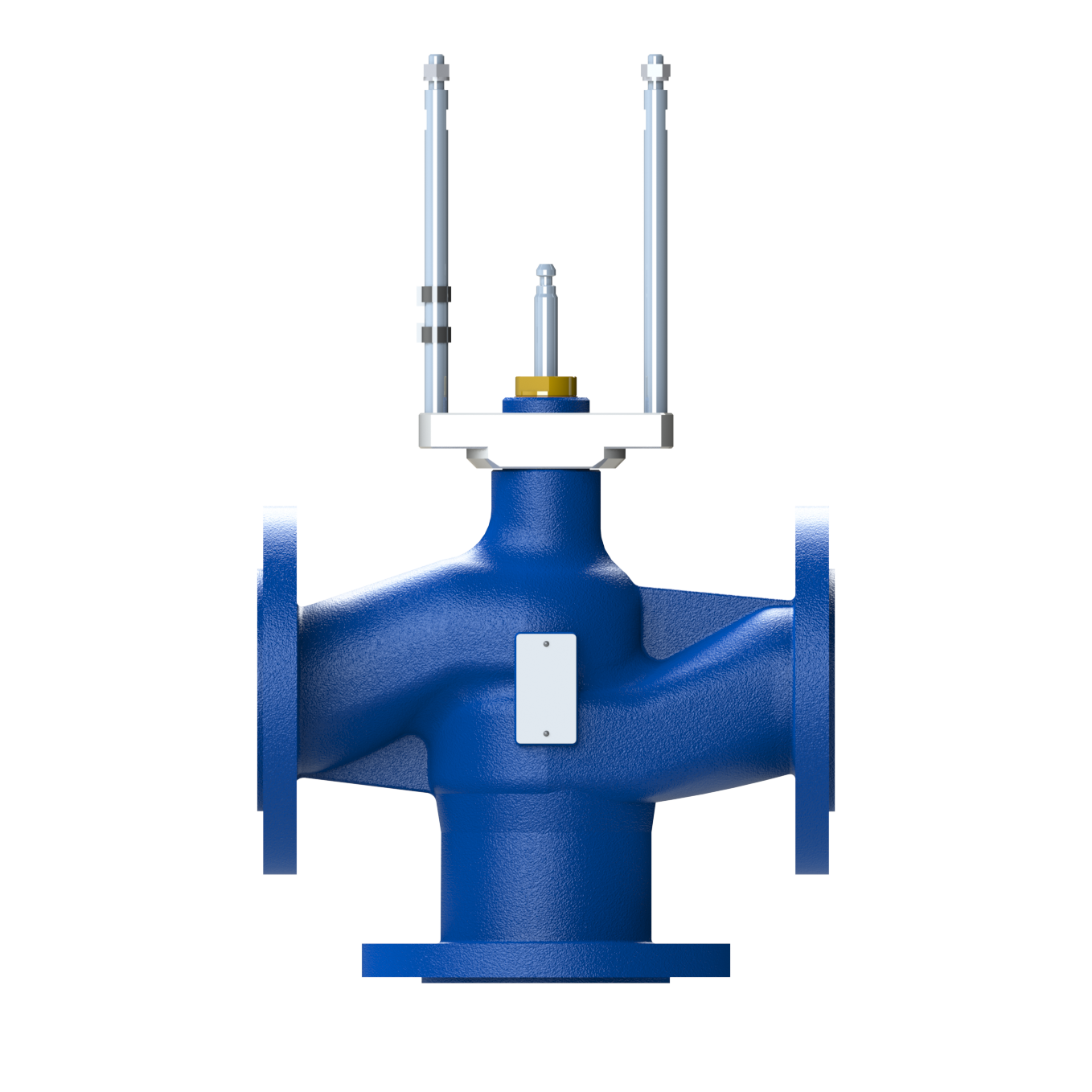

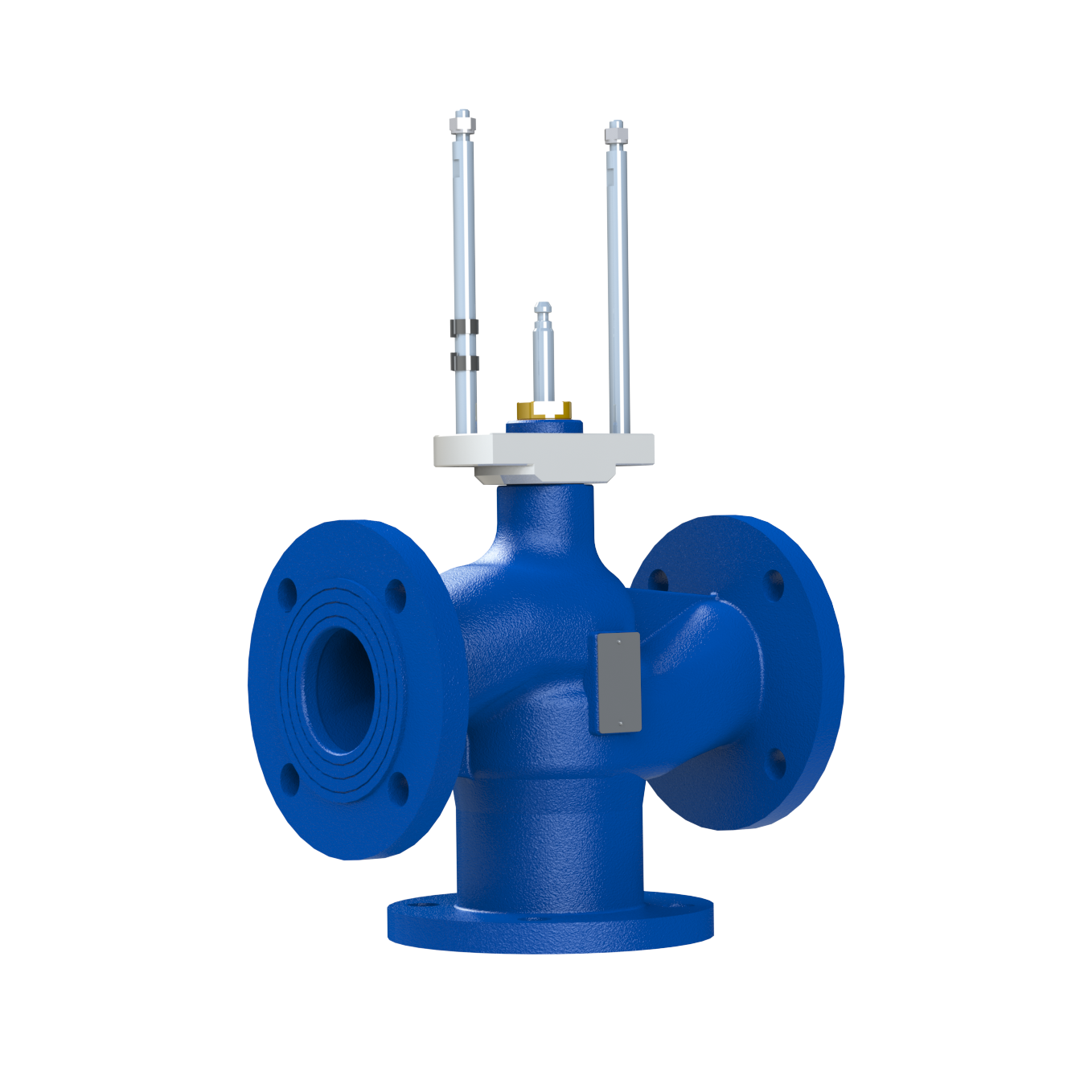

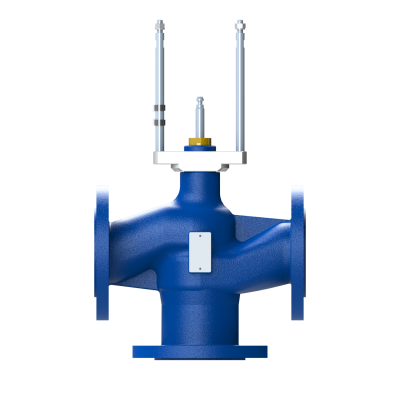

Назначение и область применения:
Клапаны трехходовые смесительные регулирующие применяются в качестве исполнительных устройств в системах отопления, охлаждения, кондиционирования, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод, поставляется отдельно). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
При необходимости может использоваться как клапан – разделитель потока. При этом входом клапана становиться порт АВ, а выходы порты А и В.
Обозначение по таблице фигур: 27ч905бр.
![]()
Универсальный привод собственного производства:
- подходит для систем отопления и ГВС (4 скорости хода штока);
- степень защиты электропривода IP67;
- наличие визуальной индикации состояния электропривода;
- возможность установки клапана электроприводом вниз;
- исполнение с функцией безопасности.
![]()
Широкий диапазон Kvs на каждый диаметр
![]()
Возможность изменения Kvs прямо на объекте без демонтажа клапана
![]()
Плавное регулирование расхода
Габаритные размеры и масса трёхходовых смесительных регулирующих клапанов TRV-3
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | ||||
Максимальная условная пропускная способность Kvs, м³/час | 0,63 1,25 1,6 2,5 4 | 4 5 6,3
| 6,3 8 10
| 10 12,5 16
| 16 20 25
| 25 31,5 40
| |||||
Длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | |||||
Высота Н1, мм | 65 | 70 | 75 | 95 | 100 | 100 | |||||
| ВЫСОТА КЛАПАНА Н: | |||||||||||
c электроприводом TSL-1600, мм, не более | 315 | 320 | 325 | 330 | 335 | 335 | |||||
| МАССА КЛАПАНА: | |||||||||||
c электроприводом TSL-1600, кг, не более | 6,3 | 7,2 | 8,2 | 10,8 | 12,3 | 14,8 | |||||
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 65 | 80 | 100 | 125 | 150 | 200 | ||||||
Максимальная условная пропускная способность Kvs, м³/час | 50 63
| 80 100
| 125 160
| 200 250
| 320 350 400 | 500
| |||||||
Длина L, мм | 290 | 310 | 345 | 400 | 480 | 495 | |||||||
Высота Н1, мм | 145 | 155 | 165 | 200 | 240 | 165 | |||||||
| ВЫСОТА КЛАПАНА Н: | |||||||||||||
c электроприводом TSL-2200, мм, не более | 445 | 445 | 480 |
|
|
| |||||||
c электроприводом TSL-3000, мм, не более |
|
|
| 510 | 540 | 565 | |||||||
c электроприводом TSL-6000, мм, не более |
|
|
| 540 | 570 | 595 | |||||||
c электроприводом TW5000, мм, не более |
|
|
|
|
| 510 | |||||||
| МАССА КЛАПАНА: | |||||||||||||
c электроприводом TSL-2200, кг, не более | 19 | 23,4 | 29,6 |
|
|
| |||||||
c электроприводом TSL-3000, кг, не более |
|
|
| 36 | 55,8 | 85 | |||||||
c электроприводом TSL-6000, кг, не более |
|
|
| 37 | 56,8 | 86 | |||||||
c электроприводом TW5000, кг, не более |
|
|
|
|
| 85,2 | |||||||

Монтажные положения трехходового клапана TRV-3 с приводом.
Прямолинейные участки до и после клапана не требуются
Устройство клапана DN15-50 | Устройство клапана DN65-200 |
Общая конструкция трехходового регулирующего клапана: | |
01 корпус клапана 02 плунжер (тарелка) 03 уплотнительные кольца плунжера 04 седло 05 шток 06 уплотнительное кольцо седла | 07 втулка 08 уплотнительная шайба 09 уплотнительный узел штока 10 кольцо стопорное 11 электропривод (поставляется отдельно) 12 гайка с шайбой стопорной |
Основные технические характеристики трехходовых регулирующих клапанов TRV-3
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Максимальная условная пропускная способность Kvs, м³/час | 0,63 1,25 1,6 2,5 4 | 4 5 6,3
| 6,3 8 10
| 10 12,5 16
| 16 20 25
| 25 31,5 40
| 50* 63**
| 80* 100**
| 125* 160**
| 200 250
| 320* 350** 400***
| 500
|
Пропускная характеристика | A - AB, равнопроцентная; B - AB, линейная | |||||||||||
Номинальное давление PN, бар (МПа) | 16 (1,6) | |||||||||||
Рабочая среда | вода, этиленгликоль и пропиленгликоль (концентрация до 65%) | |||||||||||
Температура рабочей среды Т, °С | +5…+150 | |||||||||||
Ход штока, мм | 14 | 27*,35** | 30*,40** | 27*,40** | 40 | 32*,40**,50*** | 55 | |||||
Тип присоединения | фланцевый | |||||||||||
Материалыкорпус | чугун | |||||||||||
запорный узел (плунжер) | латунь ЛС-59 | |||||||||||
шток и седло канала B | коррозионностойкая сталь AISI 304 | |||||||||||
уплотнение штока | прокладки - EPDM, направляющие - PTFE | |||||||||||
*, **, *** – пропускная способность клапана зависит от хода штока клапана.
Маркировка и пример заказа трехходового регулирующего клапана TRV-3 (раздельная поставка)
TRV-3-X1-X2
где:
TRV-3 – Условное обозначение клапана трехходового смесительного регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs.
ПРИМЕР ЗАКАЗА:
Клапан трехходовой смесительный регулирующий фланцевый с условным диаметром 50 мм, с пропускной способностью 25 м³/ч, максимальной температурой рабочей среды 150°С.
TRV-3-50-25
Зависимость давления, которое выдерживает корпус клапана, от температуры
|
