Назначение и область применения:
Регулятор перепада давления представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

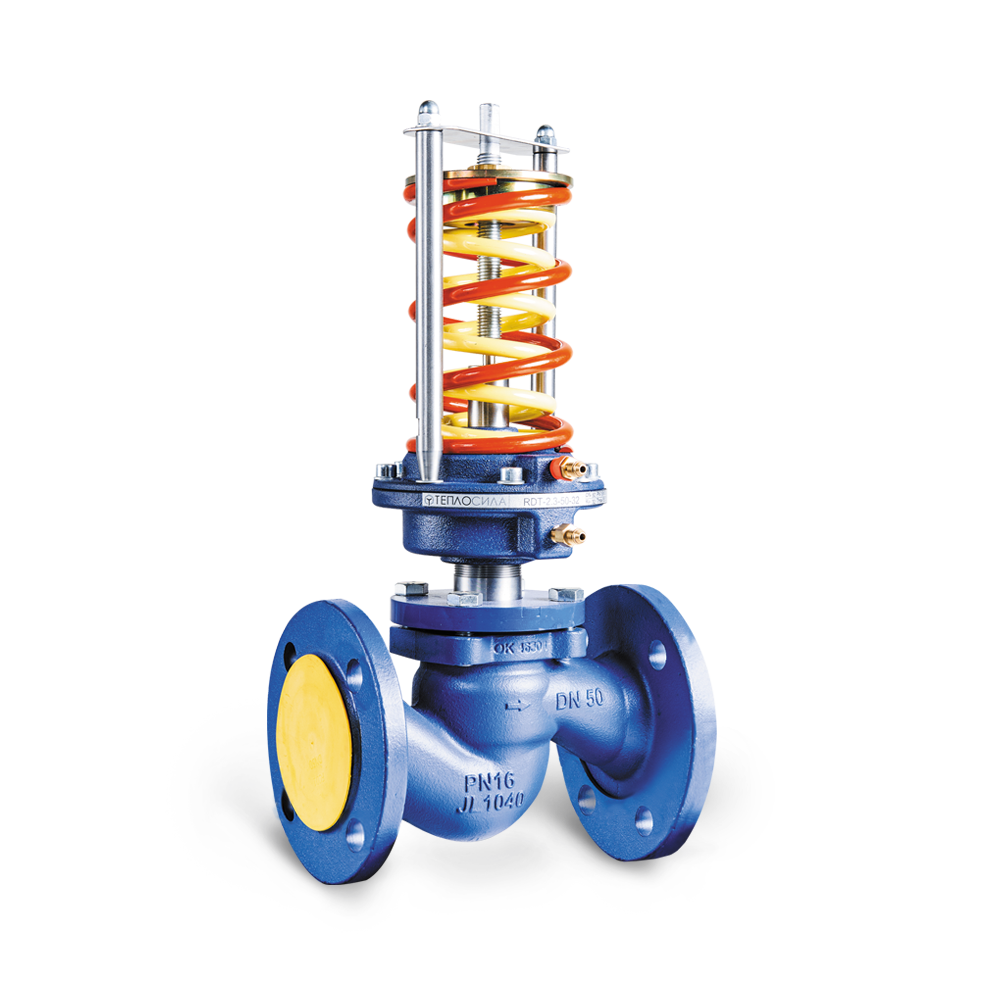

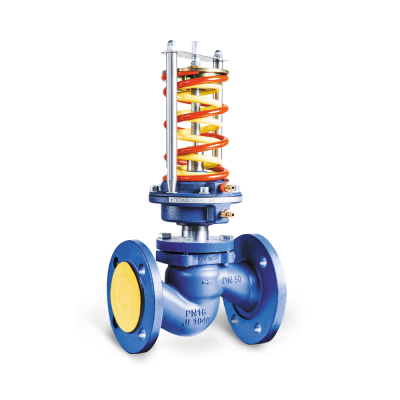

Регулятор перепада давления прямого действия RDT предназанчен для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом) в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения.
Установка регулятора перепада давления в ИТП предотвращает гидравлические удары, способствует снижению шумовых эффектов на регулирующем клапане и повышению его ресурса работоспособности.
В ИТП регулятор перепада давления устанавливается:
- на подающем или обратном трубопроводе на вводе тепловой сети – общий для всех систем;
- на подающем или обратном трубопроводе греющего контура каждой системы отдельно.
Не работают при отсутствии расхода и в тупиковых схемах.
Основные технические характеристики регуляторов перепада давления RDT
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Максимальная условная пропускная способность Kvs, м³/час | 0,25 0,4 0,63 1 1,6 2,5 4 | 2,5 4 6,3 8
| 4 6,3 8 10
| 6,3 10 12,5 16
| 10 16 20 25
| 16 20 25 32 40
| 25 32 40 50 63
| 32 40 63 80 100
| 63 80 100 125 160
| 100 125 160 200
| 160 200 250 280
| 250 300 360 450 500 560 630 |
Коэффициент начала кавитации, Z | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 |
Условное давление PN, бар (МПа) | 16 (1,6); 25 (2,5)* | |||||||||||
Рабочая среда | вода, этиленгликоль и пропиленгликоль (концентрация до 65%) | |||||||||||
Температура рабочей среды Т, °С | +5... +150 | |||||||||||
Тип присоединения | фланцевый | |||||||||||
Исполнение диапазона настройки регулятора, бар (МПа) 0.1 1.1 1.2 1.3 2.1 2.2 2.3 |
0,08…0,9 (0,008…0,09) - оранжевая пружина 0,16…1,8 (0,016…0,18) - оранжевая пружина 0,24...3,0 (0,024…0,30) - серая пружина 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина 0,5...5,8 (0,05…0,58) - красная пружина 0,9...10,0 (0,09…1,0) - желтая пружина 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина | |||||||||||
Зона пропорциональности, % от верхнего предела настройки, не более | 6 | |||||||||||
Относительная протечка, % от Kvs, не более | 0,05 | |||||||||||
Материалы:крышка | сталь 20 | |||||||||||
шток плунжер седло |
нержавеющая сталь 40Х13
| |||||||||||
сменный блок уплотнения штока | направляющие – PTFE; прокладки – EPDM | |||||||||||
уплотнение в затворе | "металл по металлу" | |||||||||||
мембрана | EPDM на тканевой основе | |||||||||||
корпус | чугун | |||||||||||
*поставляется по спецзаказу (для заказа доступны DN15-100)
Маркировка и пример заказа регулятора перепада давления RDT
RDT-X1-X2-X3-X4
где:
RDT– Условное обозначение регулятора перепада давления;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывается, 2,5 МПа - указывается значение 25).
ПРИМЕР ЗАКАЗА:
Регулятор перепада давления прямого действия условным диаметром 40 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 1.1 (0,16 – 1,8 бар).
RDT-1.1-40-16
КОМПЛЕКТ ПОСТАВКИ РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЯ RDT
для DN 15-200:
- медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
- медная импульсная трубка Ду 6х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 2 шт;
Зависимость давления, которое выдерживает корпус регулятора, от температуры
|
|
Установка регулятора перепада давления на подающем трубопроводе |
Установка регулятора перепада давления на обратном трубопроводе |
Установка регулятора перепада давления RDT
 | | | |  | |
Монтажные положения регулятора на трубопроводе при температуре среды Прямолинейные участки до и после регулятора не требуются. | Монтажные положения регулятора на трубопроводе при температуре среды свыше 120°C. Прямолинейные участки до и после регулятора не требуются. |
Габаритные размеры и масса регуляторов перепада давления RDT
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
Высота Н1, мм | 352,5 | 352,5 | 357,5 | 370 | 365 | 377,5 | 507,5 | 520 | 560 | 630 | 652,5 | 712,5 | |
Высота Н1 (исполнение 0.1), мм | 552,5 | 552,5 | 557,5 | 570 | 565 | 577,5 | 587,5 | 600 | 640 | 745 | 767,5 | 827,5 | |
Высота Н, мм, не более | 400 | 405 | 415 | 440 | 440 | 460 | 600 | 620 | 670 | 755 | 795 | 860 | |
Высота Н (исполнение 0.1), мм, не более | 600 | 605 | 615 | 640 | 640 | 660 | 680 | 700 | 750 | 870 | 910 | 975 | |
Масса (стандартное исполнение), кг, не более | 12 | 12,5 | 13,5 | 15 | 17 | 20 | 25 | 31 | 45 | 55 | 70 | 115 | |
Масса (исполнение 0.1), кг, не более | 16 | 16,5 | 17,5 | 19 | 21 | 24 | 29 | 35 | 49 | 60 | 75 | 12 | |
.png) | Общая контрукция регулятора перепада давления состоит из: 01 корпус клапана 02 плунжер клапана 03 мембранная камера исполнительного механизма 04 исполнительный механизм-устройство, задающее необходимое давление (задатчик) |
