Назначение и область применения:

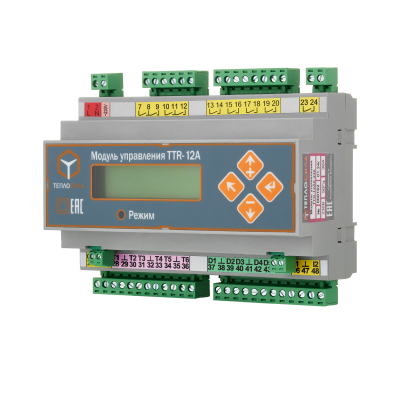

Модули управления многофункциональные TTR-01, TTR-02 и TTR-12 представляют собой микропроцессорные устройства с символьно-цифровой индикацией.
Модуль управления TTR-01 в системе отопления или горячего водоснабжения обеспечивает управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный». В узле подпитки одноконтурной независимой системы отопления обеспечивает управление одним двухпозиционным клапаном и работу до двух насосов в группе «основной + резервный».
Модуль управления TTR-02 управляет одновременно двумя системами (отопления и горячего водоснабжения, в разных комбинациях) и обеспечивает в каждой управляемой системе управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный».
Модуль управления TTR-12 управляет одновременно двумя системами (отопления и горячего водоснабжения, в разных комбинациях) и обеспечивает в каждой управляемой системе управление одним трёхпозиционным или аналоговым клапаном и работу до двух насосов в составе группы «основной + резервный».
Модуль настраивается потребителем и предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления.
Возможно использование модуля в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.
Модуль должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации. В зависимости от объекта при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ Малые габаритные размеры: модуль выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры: - TTR-01A(D) - 90 х 70 х 65 мм; - TTR-02A - 91 х 142 х 66 мм. - TTR-12A - 91 х 142 х 66 мм. - Автонастройка: самоадаптация к параметрам объекта управления; - Жидко-кристаллический индикатор с подсветкой для отображения информации; - Встроенные часы реального времени с резервным источником питания; - Архив данных всех измеренных температур и состояния датчиков; - Диагностика наличия аварийной (нештатной) ситуации и неисправности прибора; - Сохранение настроек при пропадании питания; - Интерфейс RS-485 (протокол ModBus-RTU); - Обмен данными между модулями TTR-12A через интерфейс RS-485 (возможность применения одного датчика температуры наружного воздуха для двух модулей TTR-12A); - Изменение (обновление) программы модуля управления через интерфейс связи RS-485 с помощью программы-загрузчика; - Выбор типа (алгоритма) управления контура с помощью кнопок, расположенных на лицевой поверхности прибора; - Возможность дистанционного управления как по интерфейсу связи RS-485, так и по отдельным дискретным входам. - Трёхпозиционное или пропорциональное управление (только для TTR-12A) регулирующими клапанами. - Исполнение со съемной клеммной колодкой (TTR-01AK, TTR-12AK). |
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||
| TTR-01D | TTR-01A | TTR-01AК | TTR-02A | TTR-12A | TTR-12AК | |
Напряжение питания | 230 В, частота 50 Гц | |||||
Потребляемая мощность, не более | 3 ВА | |||||
Количество контуров регулирования | 2* | 2 | ||||
Конфигурация | СО, ГВ, ПП | СО, ГВ, ПП, | 2СО, 2ГВ, СО+ГВ, СО+ПП, | |||
Количество выходов управления (реле) | 4 | 8 | ||||
Параметры релейного выхода | 250 VAC, 2 A (cos φ=0,6) | |||||
Количество выходов для управления клапанами с 3-х позиционным управлением | 1 | 2* | 2 | |||
Количество выходов для управления клапанами с пропорциональным управлением (0/2-10) В | нет | нет | нет | нет | 2 | |
Количество выходов для управления насосами | 2 | 4* | 4 | |||
Защита работы насосов от «сухого хода» | есть | |||||
Тип датчика «сухого хода» | датчик-реле давления, ЭКМ исп.1 по ГОСТ 2405-88 | |||||
Выход «Авария» (реле) | нет | есть | ||||
Количество подключаемых термодатчиков | 4** | 6** | ||||
Тип датчика температуры | DS 1820 (DS18B20) | Pt 1000 (или Pt 500) | ||||
Диапазон измеряемых температур | от - 50°С до +125°С | от - 60°С до +180°С | ||||
Разрешающая способность | 1°С | 0,1°С | ||||
Количество дискретных входов | 2 | 6* | 6 | |||
Параметры дискретного входа (тип) | «сухой контакт» | |||||
Количество входов подключения датчиков давления (4-20) мА | нет | нет | 2 | |||
Дискретность задания температуры | 1°С | |||||
Тип датчика неисправности насосов | датчик-реле перепада давления, реле состояния «Работа» насоса | |||||
Тип датчика давления узла подпитки | датчик-реле давления, ЭКМ исп.5 по ГОСТ 2405-88 | |||||
Часы реального времени | есть | |||||
Длительность временного графика | 1 неделя | |||||
Дискретность задания времени | 1 ч | |||||
Архив (энергонезависимая память) | есть | |||||
Тип интерфейса и протокол связи | RS-485, ModBus-RTU | RS-485, ModBus-RTU, ModBus-ASCII | ||||
Скорость обмена | 2400 ... 115200 бит/сек | |||||
Степень защиты | корпуса IР 40 (IР 20 - со стороны винтовых клемм) | |||||
Габаритные размеры | (90х70х65) мм | (116х70х65) мм | (91х142х66) мм | (116х142х66) мм | ||
Съемная клеммная колодка | нет | есть | нет | есть | ||
Масса, не более | 0,35 кг | 0,5 кг | ||||
Примечание: * - Количество и тип определяется программой модуля управления. ** - Тип и количество термодатчиков зависит от объекта и согласовывается при оформлении заказа. | ||||||
| МОДУЛЬ УПРАВЛЕНИЯ TTR-XYK-230 | ТЕРМОДАТЧИКИ TДXY-L | ПРИМЕР ЗАКАЗА |
где: TTR - Наименование изделия; |
