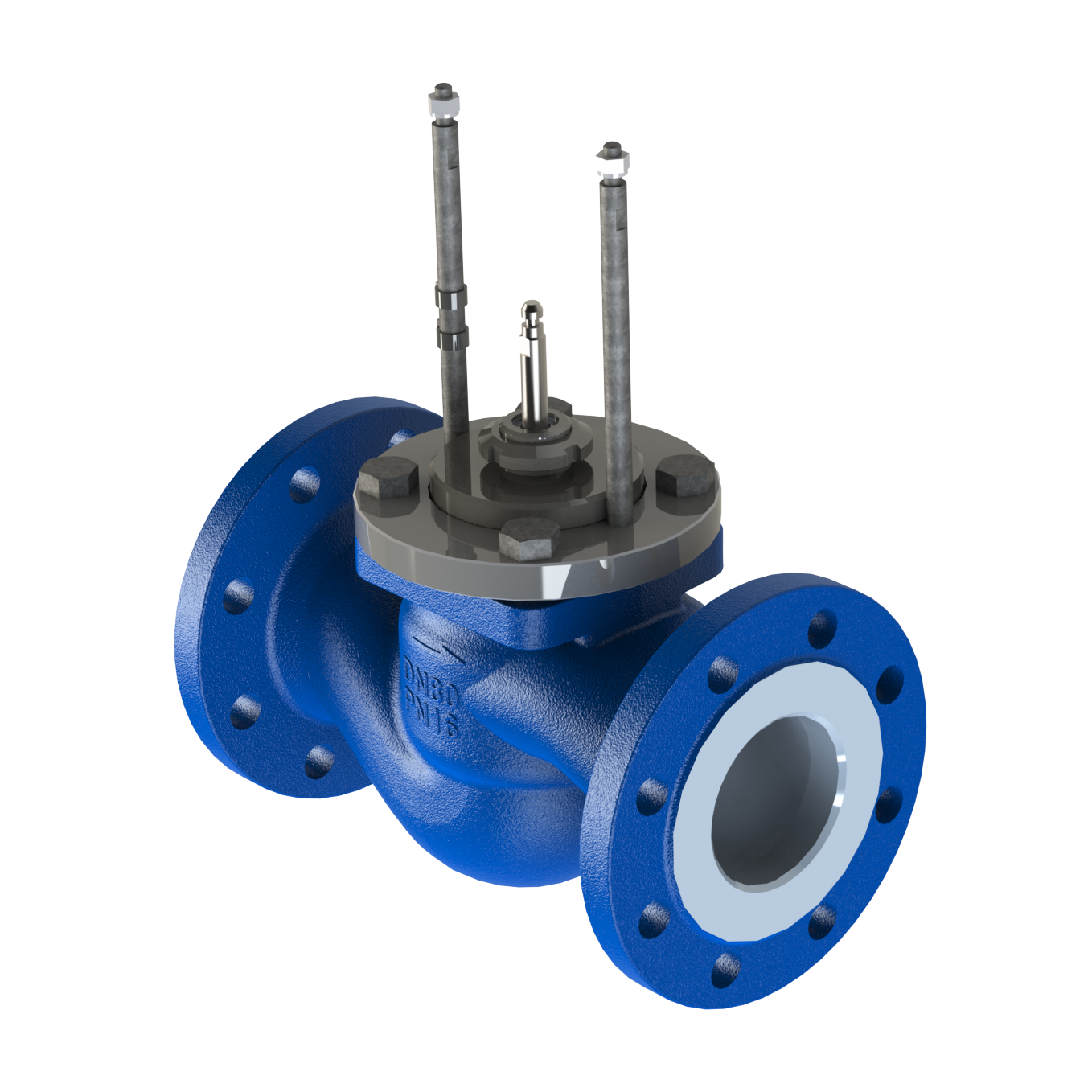

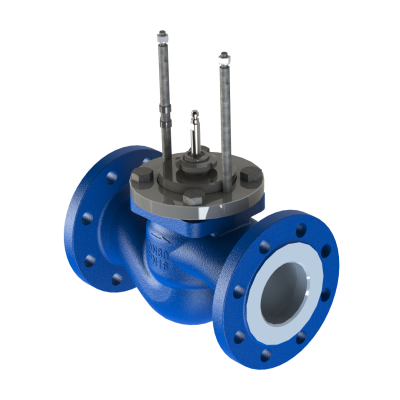

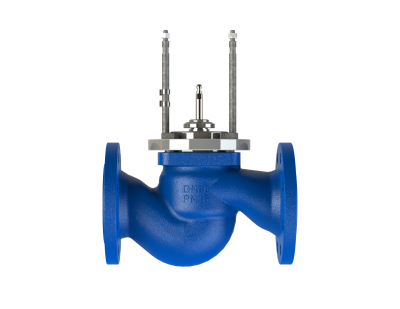

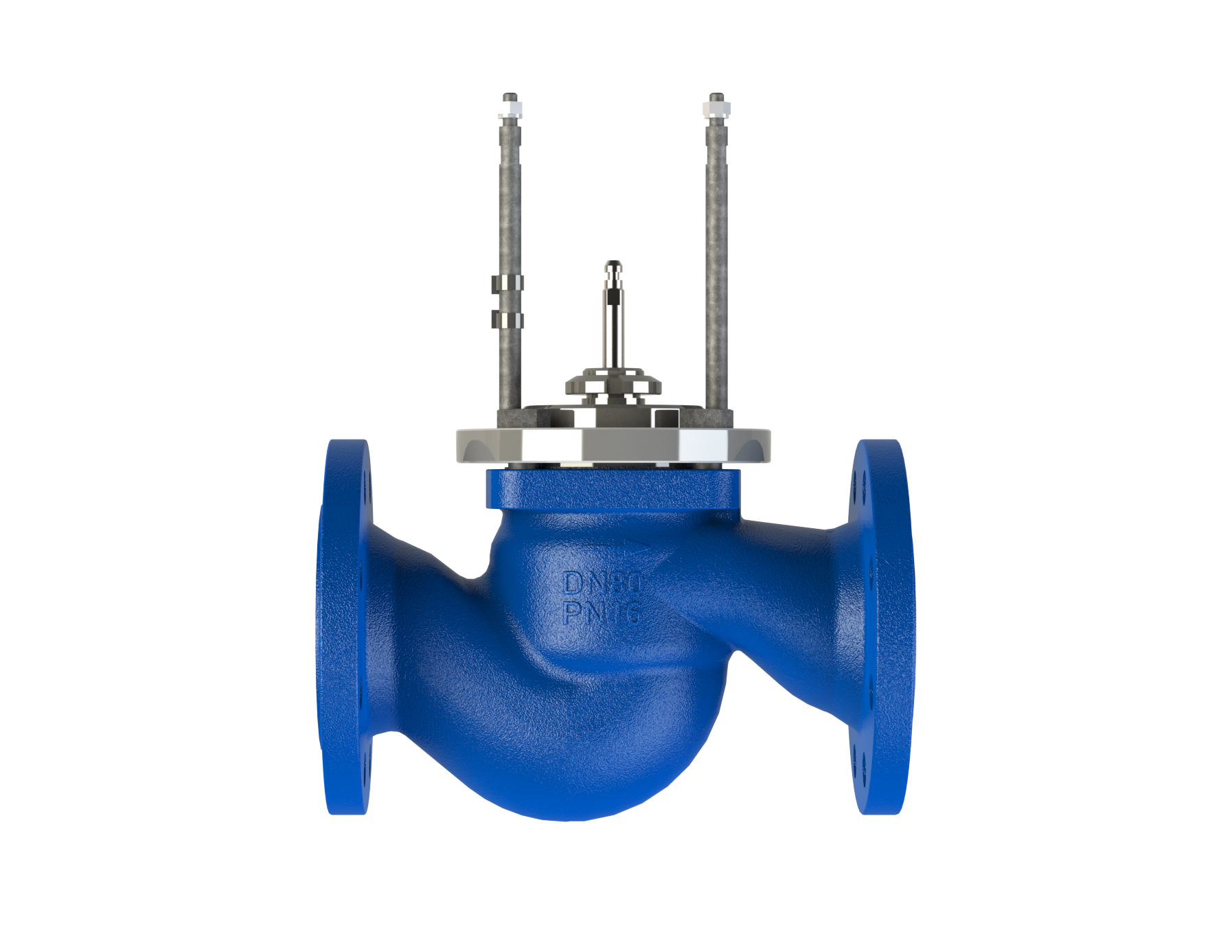

Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод, поставляется отдельно). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
Обозначение по таблице фигур: 25ч945нж.
Универсальный привод собственного производства:
- подходит для систем отопления и ГВС (4 скорости хода штока);
- степень защиты электропривода IP67;
- наличие визуальной индикации состояния электропривода;
- возможность установки клапана электроприводом вниз;
- исполнение с функцией безопасности.
Широкий диапазон Kvs на каждый диаметр
Основные технические характеристики двухходовых регулирующих клапанов TRV
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Максимальная условная пропускная способность Kvs, м³/час | 0,16 0,25 0,4 0,63 1 1,6 2,5 4 | 1,6 2,5 4 6,3 | 2,5 4 6,3 8 10 | 6,3 8 10 12,5 16 | 10 12,5 16 20 25 | 10 12,5 16 20 25 32 40 | 25 40 50 63 | 40 63 80 100 | 63 80 100 125 160 | 100 125 160 200 250 | 100 160 200 250 300 | 500 630 |
Разгруженный по давлению | нет | да | ||||||||||
Коэффициент начала кавитации Z | 0,6 | 0,55 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | ||||
Расходная характеристика | линейная составная | |||||||||||
Номинальное давление PN, бар (МПа) | 16 (1,6), 25 (2,5)* | |||||||||||
Протечка в затворе, % от Kvs, не более | 0,01-для жидкости | |||||||||||
Ход штока, мм | 10 | 20 | 22 | 25 | 32 | 40 | 50 | 60 | 40 | |||
Тип присоединения | фланцевый | |||||||||||
Рабочая среда | вода, этиленгликоль и пропиленгликоль (концентрация до 65%) | |||||||||||
Температура рабочей среды Т, °С | +5…+150 | |||||||||||
Материалы:корпус | серый чугун с шаровидным графитом EN-JL1040 (для PN 1,6 МПа); | |||||||||||
крышка | сталь 20 | |||||||||||
шток плунжер седло |
нержавеющая сталь 40Х13
| |||||||||||
сменный блок уплотнения штока | направляющие – PTFE; прокладки - EPDM; | |||||||||||
уплотнение в затворе | "металл по металлу" | |||||||||||
*поставляется по спецзаказу (для заказа доступны DN15-100)
Маркировка и пример заказа двухходового регулирующего клапана TRV (раздельная поставка)
TRV-X1-X2-X3
где:
TRV – Условное обозначение клапана регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
ПРИМЕР ЗАКАЗА:
Клапан проходной седельный регулирующий фланцевый с условным диаметром 50 мм, с пропускной способностью 40 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа.
TRV-50-40
Зависимость давления, которое выдерживает корпус клапана, от температуры
|
|
Монтажные положения регулирующего клапана TRV в сборе с электроприводом.
(При комплектации регулирующего клапана TRV приводом TW положение б. не допускается).
Прямолинейные участки до и после клапана не требуются.
Устройство неразгруженного
| Устройство разгруженного
| Устройство разгруженного
|
Общая конструкция двухходового регулирующего клапана: | ||
01 корпус клапана 02 плунжер (тарелка) 03 уплотнительное кольцо 04 седло 05 шток 06 кольцо плунжера | 07 корпус 08 уплотнение крышки 09 уплотнительный узел штока 10 гайка 11 крышка клапана 12 шайба стопорная | 13 гайка 14 поршень 16 уплотнение поршня 17 разгрузочная камера 18 электропривод |
