Назначение и область применения:

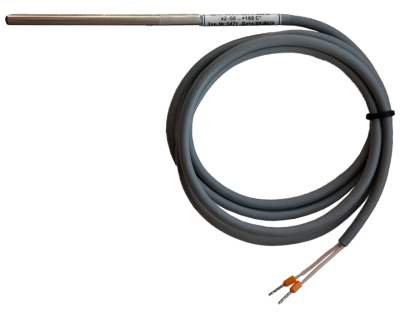

Датчики температуры накладные аналоговые ТДНА - платиновые термопреобразователи сопротивления с НСХ Pt1000 - предназначены для измерения температуры жидких и газообразных сред в различных отраслях промышленности и хозяйственной деятельности, а также в жилых помещениях.
Номинальная статическая характеристика и допускаемая погрешность НСХ соответствуют платиновым чувствительным элементам ГОСТ 6651.
Датчики температуры поставляются в комплекте с монтажным комплектом (хомуты для DN15-25 и для DN32-50).
Основные технические характеристики накладных датчиков температуры
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ |
|---|---|
Длина монтажной части, мм | 60 |
Способ монтажа | накладной |
Диапазон измеряемых температур, °С | от -50 до +180 |
Номинальная статическая характеристика | Pt1000 |
Температурный коэффициент α, °С-1 | 0,00385 |
Класс допуска по ГОСТ 6651 | B |
Пределы допускаемой абсолютной | ±(0,3 + 0,005·|t|)°С |
Рекомендуемый измерительный ток, мА | 0,3-1,0 |
Степень защиты оболочки по ГОСТ 14254 | IP65 |
Время термической реакции в режиме | 10/25 |
Температура окружающей среды, °С | от -50 до +80 |
Относительная влажность окружающей среды | 95% при 35 °С и более низких температурах |
Масса изделия, кг | 0,1 |
Длина монтажного кабеля, м | 1,5 |
Маркировка и пример заказа накладного датчика температуры
ТДНА-X1/X2-IP X3-X4-X5-X6-(X7)
где:
ТДНА – Условное обозначение накладного датчика температуры;
X1 – Длина монтажной части, мм;
X2 – Диаметр монтажной части, мм;
X3 – Степень защиты корпуса;
X4 – Тип НСХ ;
X5 – Класс допуска;
X6 – Схема подключения;
X7 – Диапазон измеряемых температур.
ПРИМЕР ЗАКАЗА:
TДНА-60/6-IP65-Pt1000-B-x2-(от -50 до +180) – Датчик температуры аналоговый, для измерения температуры теплоносителя накладной, длина монтажной части 60 мм, диаметр монтажной части 6 мм, степень защиты IP65, платиновый НСХ Pt1000 (α = 0,00385 °С-1), класс допуска В, двухпроводная схема подключения, диапазон измеряемых температур от -50 до +180 °С.
