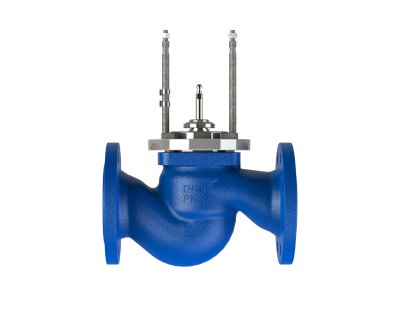

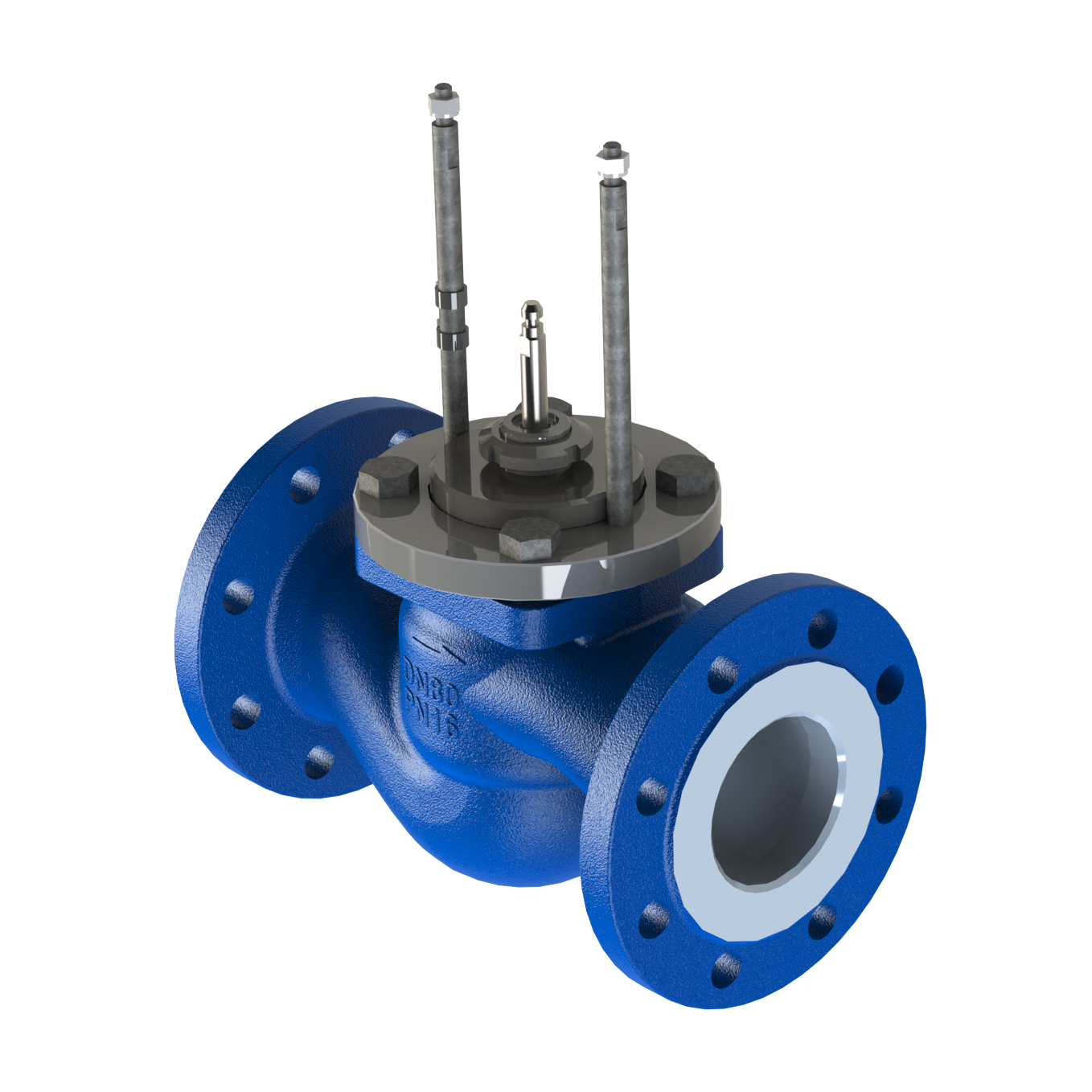

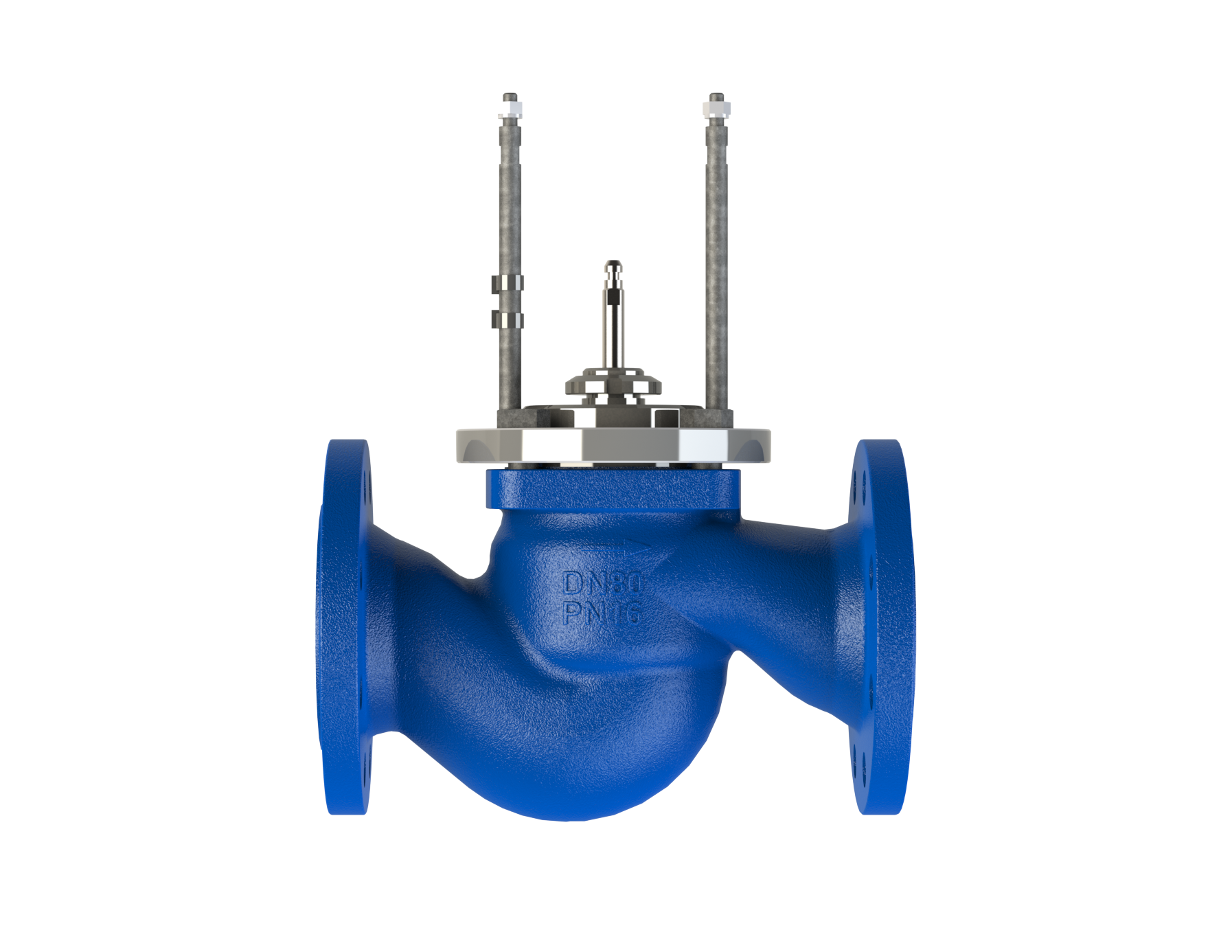

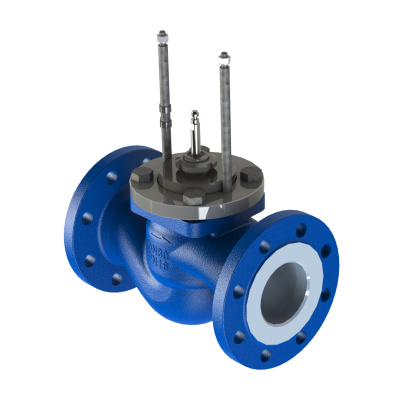

Назначение и область применения:
Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод, поставляется отдельно). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
Рабочая среда - перегретая вода и пар температурой до +220 оС.
Обозначение по таблице фигур: 25ч945нж.
Универсальный привод собственного производства:
- подходит для систем отопления и ГВС (4 скорости хода штока);
- степень защиты электропривода IP67;
- наличие визуальной индикации состояния электропривода;
- возможность установки клапана электроприводом вниз;
- исполнение с функцией безопасности.
Широкий диапазон Kvs на каждый диаметр
Возможность изменения Kvs прямо на объекте без демонтажа клапана
Плавное регулирование расхода
Монтажные положения высокотемпературного регулирующего двухходового клапана TRV-T в сборе с электроприводом
Прямолинейные участки до и после клапана не требуются.
Габаритные размеры и масса двухходовых высокотемпературных регулирующих клапанов TRV-T
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
Длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | ||
Высота Н1, мм | 47,5 | 52,5 | 57,5 | 70 | 75 | 82,5 | 95,5 | 100 | 110 | 125 | 142,5 | ||
| ВЫСОТА КЛАПАНА Н: | |||||||||||||
c электроприводом TSL-1600, мм, не более | 355 | 355 | 365 | 375 | 380 | 390 |
|
|
|
|
| ||
c электроприводом TSL-2200, мм, не более |
|
|
|
|
|
| 390 | 400 | 440 |
|
| ||
c электроприводом TSL-3000, мм, не более |
|
|
|
|
|
|
|
|
| 535 | 560 | ||
| МАССА КЛАПАНА: | |||||||||||||
c электроприводом TSL-1600, кг, не более | 6,2 | 7,7 | 8,2 | 11,2 | 13,2 | 15,2 |
|
|
|
|
| ||
c электроприводом TSL-2200, кг, не более |
|
|
|
|
|
| 24,5 | 32,5 | 39,5 |
|
| ||
c электроприводом TSL-3000, кг, не более |
|
|
|
|
|
|
|
|
| 52 | 73 | ||
Основные технические характеристики двухходовых высокотемпературных регулирующих клапанов TRV-T
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
Максимальная условная пропускная способность Kvs, м³/час | 0,16 0,25 0,4 0,63 1 1,6 2,5 4 | 1,6 2,5 4 6,3 | 2,5 4 6,3 8 10 | 6,3 8 10 12,5 16 | 10 12,5 16 20 25 | 10 12,5 16 20 25 32 40 | 25 40 50 63 | 40 63 80 100 | 63 80 100 125 160 | 100 125 160 200 250 | 100 160 200 250 300 |
Расходная характеристика | линейная составная | ||||||||||
Номинальное давление PN, бар (МПа) | 16 (1,6), 25 (2,5)* | ||||||||||
Протечка в затворе, % от Kvs, не более | 0,01-для жидкости 0,1-для газа | ||||||||||
Ход штока, мм | 10 | 20 | 22 | 25 | 32 | 40 | 50 | 60 | |||
Тип присоединения | фланцевый | ||||||||||
Рабочая среда | перегретая вода, пар | ||||||||||
Температура рабочей среды Т, °С | до + 220 °С | ||||||||||
Материалы:корпус | серый чугун с шаровидным графитом EN-JL1040 (для PN 1,6 МПа); | ||||||||||
крышка | сталь 20 | ||||||||||
шток плунжер седло |
нержавеющая сталь 40Х13
| ||||||||||
сменный блок уплотнения штока | направляющие – PTFE; прокладки – высокотемпературный EPDM E90SR | ||||||||||
уплотнение в затворе | "металл по металлу" | ||||||||||
*поставляется по спецзаказу (для заказа доступны DN15-100)
Маркировка и пример заказа двухходового регулирующего высокотемпературного клапана TRV-T (раздельная поставка)
TRV-T-X1-X2-X3
где:
TRV-T – Условное обозначение высокотемпературного регулирующего двухходового клапана;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
ПРИМЕР ЗАКАЗА:
Клапан проходной седельный регулирующий фланцевый высокотемпературный с условным диаметром 50 мм, с пропускной способностью 40 м³/ч, максимальной температурой рабочей среды +220 °С, рабочим давлением 1,6 МПа.
TRV-T-50-40
Зависимость давления, которое выдерживает корпус клапана, от температуры
|
|
Устройство неразгруженного
| Устройство разгруженного
| Устройство разгруженного
|
Общая конструкция двухходового регулирующего клапана: | ||
01 корпус клапана 02 плунжер (тарелка) 03 уплотнительное кольцо 04 седло 05 шток 06 кольцо плунжера | 07 корпус 08 уплотнение крышки 09 уплотнительный узел штока 10 гайка 11 крышка клапана 12 шайба стопорная | 13 гайка 14 поршень 16 уплотнение поршня 17 разгрузочная камера 18 электропривод
|
