Назначение и область применения:
Высокотемпературные регуляторы перепада давления RDT-H предназначены для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом)
Не работают при отсутствии расхода и в тупиковых схемах.
Рабочая среда – перегретая вода и пар с температурой до +220 °С.
Для высокотемпературных регуляторов перепада давления RDT-H предусмотрена установка охладителя импульса. Охладитель импульса устанавливается между трубопроводом и мембранной камерой, к которой подключается импульсная трубка. Перед запуском в эксплуатацию охладитель регулятора со стороны мембранной камеры заполняется водой.
Установка охладителя импульса необходима для того, чтобы предотвратить воздействие теплоносителя с высокой температурой на мембрану (максимальная температура, на которую рассчитана мембрана, составляет +150 °С).

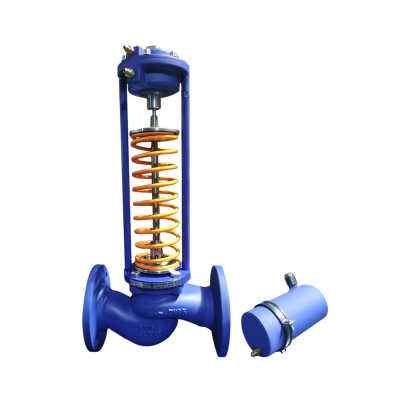

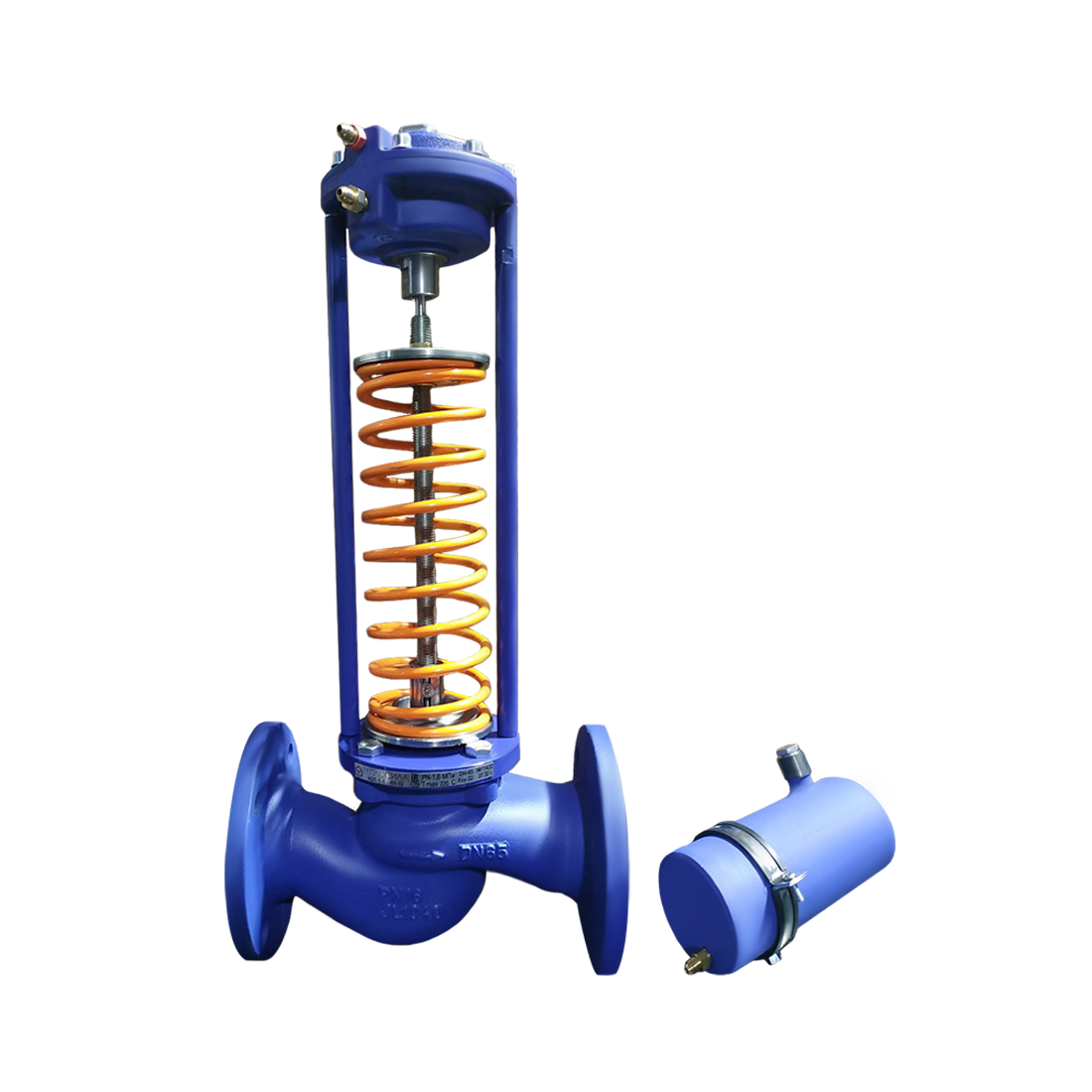

| Общая конструкция высокотемпературного регулятора перепада давления состоит из четырёх главных элементов: 01 клапана 02 привода 03 исполнительного механизма - устройства, задающего необходимое давление (далее - задатчик) 04 охладителя импульса Тарелка клапана разгружена от гидростатических сил. |
Основные технические характеристики высокотемпературного регулятора перепада перепада давления RDT-H
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
Максимальная условная пропускная способность Kvs, м³/час | 0,25 0,4 0,63 1 1,6 2,5 4 | 2,5 4 6,3 8
| 4 6,3 8 10
| 6,3 10 12,5 16
| 10 16 20 25
| 16 20 25 32 40
| 25 32 40 50 63
| 32 40 63 80 100
| 63 80 100 125 160
| 100 125 160 200
| 160 200 250 280
|
Условное давление PN, бар (МПа) | 16 (1,6); 25 (2,5)* | ||||||||||
Рабочая среда | перегретая вода, пар | ||||||||||
Температура рабочей среды Т, °С | до +220 | ||||||||||
Тип присоединения | фланцевый | ||||||||||
Исполнение диапазона настройки регулятора, бар (МПа) 0.1 1.1 1.2 1.3 2.1 2.2 2.3 |
0,08…0,9 (0,008…0,09) - оранжевая пружина 0,16…1,8 (0,016…0,18) - оранжевая пружина 0,24...3,0 (0,024…0,30) - серая пружина 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина 0,5...5,8 (0,05…0,58) - красная пружина 0,9...10,0 (0,09…1,0) - желтая пружина 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина | ||||||||||
Зона пропорциональности, % от верхнего предела настройки, не более | 6 | ||||||||||
Относительная протечка, % от Kvs, не более | 0,05 - для жидкости 0,5 - для газа | ||||||||||
Материалы:крышка | сталь 20 | ||||||||||
шток плунжер седло |
нержавеющая сталь 40Х13
| ||||||||||
сменный блок уплотнения штока | направляющие – PTFE; прокладки-высокотемпературный EPDM E90SR | ||||||||||
уплотнение в затворе | "металл по металлу" | ||||||||||
мембрана | EPDM на тканевой основе | ||||||||||
корпус | чугун | ||||||||||
*поставляется по спецзаказу (для заказа доступны DN15-100)
Маркировка и пример заказа высокотемпературного регулятора перепада давления RDT-H
RDT-H-X1-X2-X3-X4
где:
RDT-H– обозначение высокотемпературного регулятора перепада давления;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывается, 2,5 МПа - указывается значение 25).
ПРИМЕР ЗАКАЗА:
Высокотемпературный регулятор перепада давления условным диаметром 50 мм, с пропускной способностью 20 м3/ч, максимальной температурой рабочей среды +220 °С, рабочим давлением 1,6 МПа, с диапазоном настройки 1.1 (0,16-1,8 бар).
RDT-H-1.1-50-20
КОМПЛЕКТ ПОСТАВКИ ВЫСОКОТЕМПЕРАТУРНОГО РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЯ RDT-Н
для DN 15-100:
- медная импульсная трубка Ду 10х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М14х1,5) – 1 шт (от подающего трубопровода к охладителю импульса);
- медная импульсная трубка Ду 6х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт (от охладителя импульса к регулятору давления);
- медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт (от обратного трубопровода к регулятору давления);
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 2 шт;
- охладитель импульса с кронштейном для крепления к трубопроводу – 1 шт;
для DN 125-150:
- медная импульсная трубка Ду 10х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М14х1,5) – 1 шт (от подающего трубопровода к охладителю импульса);
- медная импульсная трубка Ду 6х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 2 шт (от охладителя импульса к регулятору давления; от обратного трубопровода к регулятору давления);
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 2 шт;
- охладитель импульса с кронштейном для крепления к трубопроводу – 1 шт;
Зависимость давления, которое выдерживает корпус регулятора, от температуры
|
|
Габаритные размеры и масса высокотемпературных регуляторов перепада давления RDT-H
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
Длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | ||
Высота Н1*, мм | 387,5 | 387,5 | 387,5 | 400 | 400 | 407,5 | 537,5 | 555 | 590 | 625 | 647,5 | ||
Высота Н1 (исполнение 0,1), мм | 587,5 | 587,5 | 587,5 | 600 | 600 | 607,5 | 617,5 | 635 | 670 | 740 | 762,5 | ||
Высота Н*, мм, не более | 435 | 440 | 445 | 470 | 475 | 490 | 630 | 655 | 700 | 750 | 790 | ||
Высота Н (исполнение 0.1), мм, не более | 635 | 640 | 645 | 670 | 675 | 690 | 710 | 735 | 780 | 865 | 905 | ||
Масса (стандартное исполнение), кг, не более | 12 | 12,5 | 13,5 | 15 | 17 | 20 | 25 | 31 | 45 | 55 | 70 | ||
Масса (исполнение 0.1), кг, не более | 16 | 16,5 | 17,5 | 19 | 21 | 24 | 29 | 35 | 49 | 60 | 75 | ||
Установка высокотемпературного регулятора перепада давления RDT-H
Варианты подключения охладителя импульса высокотемпературного регулятора перепада давления RDT-H
Монтажные положения высокотемпературных регуляторов перепада давления RDT-H
 |  | |
Монтажные положения регулятора на трубопроводе при температуре среды свыше 120°C.
Прямолинейные участки до и после регулятора не требуются.
