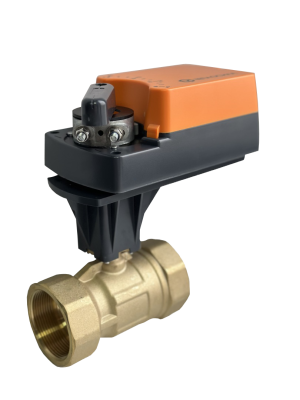

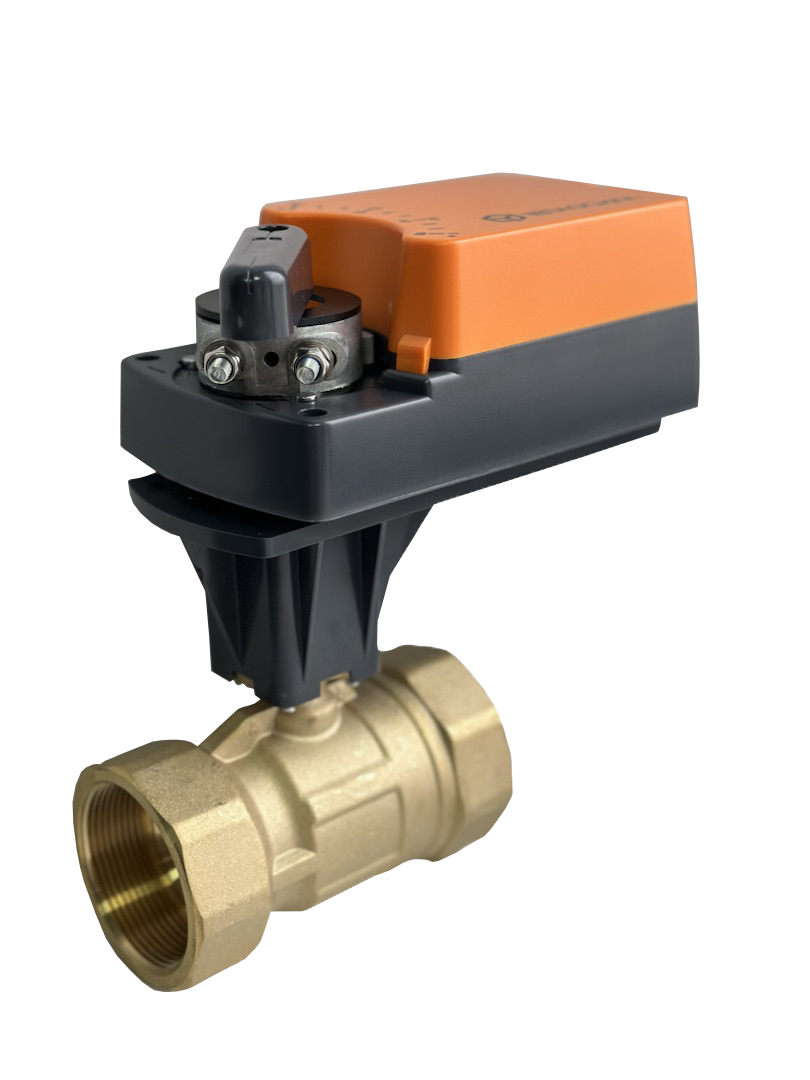

Регулирующие краны шаровые с электроприводом поворотным TBV ТЕПЛОСИЛА

Производитель:

ТЕПЛОСИЛА

Размер:

Dn 15-50

PN:

DN:

15-50

Тип присоединения:

Резьбовое

Kv, m³/ч:

1,6-40

Тип управления:

Электропривод

Материал корпуса:

Латунь

Материал седлового уплотнения:

нержавеющая сталь

Материал уплотнения по штоку:

EPDM , уплотнение по шару PTFE армированный графитом

Максимальная температура рабочей среды, °C:

120С

Рабочая среда:

Воздух , вода, водные растворы зтилен/пропиленгликоля (до 50%)

Все характеристики

В наличии

В корзину

Товар в корзине

Описание

Характеристики

Кран шаровой с электроприводом применяется в системах отопления, вентиляции и кондиционирования воздуха для регулирования расхода, смешивания или разделения воздуха, воды, водных растворов этилен/пропиленгликоля (до 50 %) и других негорючих, взрывобезопасных, нетоксичных сред, протекающих по трубопроводам различного назначения в системах автоматического регулирования технологических процессов при давлении не более 2 МПа, с температурой от минус 5 °С до плюс 120 °С.

Присоединение кранов к трубопроводу – муфтовое

Основные технические характеристики регулирующих шаровых кранов TBV c поворотным электроприводом TSL

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр, DN, мм	15	20	25	32	40	50
Максимальная условная пропускная способность Kvs, м³/час	1,6 4,0	6,3	10	16	25	40

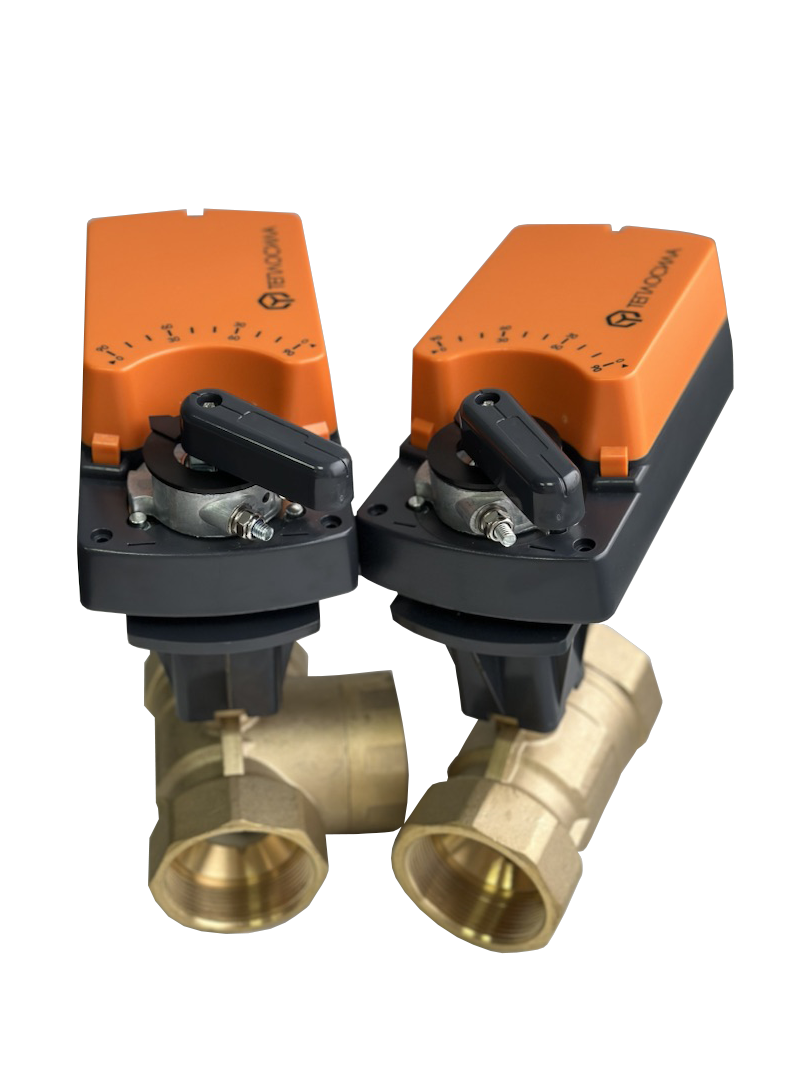

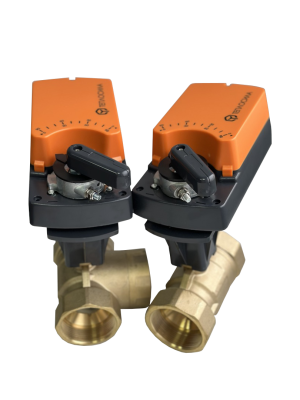

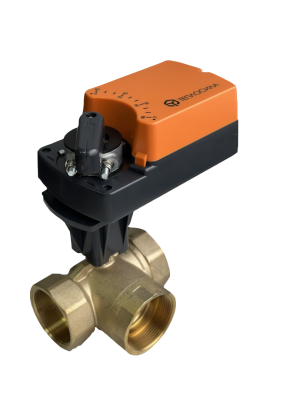

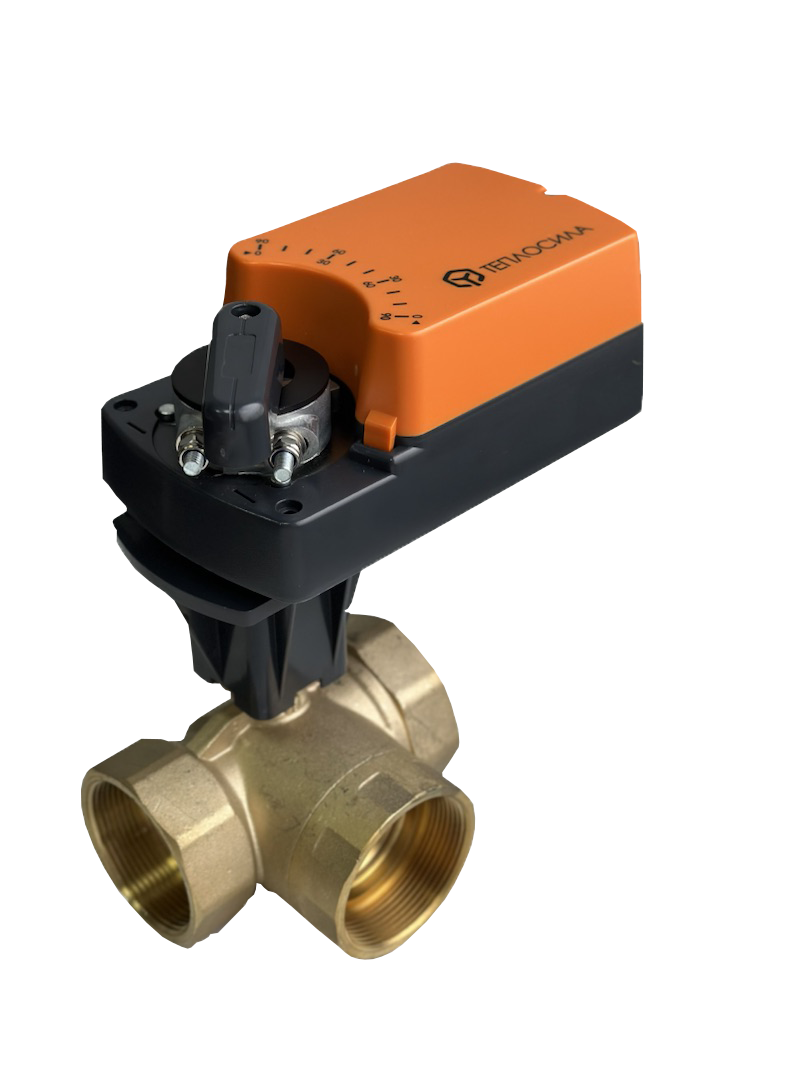

Тип шарового крана	двухходовой, трехходовой
Тип присоединения	муфтовый (внутренняя резьба)
Номинальное давление PN, МПа, не более	2,0
Максимальный перепад рабочего давления, МПа	0,35
Рабочая среда	воздух, вода, водные растворы этилен/пропиленгликоля (до 50%) и другие негорючие, взрывобезопасные, нетоксичные среды
Максимальная рабочая температура среды Т, °С	120
Расходная характеристика	равнопроцентная
Герметичность затвора	класс – АА (по ГОСТ 9544-2015)
Материалы:корпус	латунь EN CC761S
рабочий орган (шар)	нержавеющая сталь AISI 304
уплотнение шара	PTFE, армированный графитом
уплотнение штока	EPDM
Марка электропривода с аналоговым управлением 0(4)-20 мА; 0(2)-10V	TSL-06-1А-24				TSL-08-1А-24
Крутящий момент, Нм	6				8
Время полного закрытия, не более, с	30				45
Входное сопротивление для сигнала (0/2-10) В	>200 кОм
Входное сопротивление для сигнала (0/4-20) мА	500 Ом
Сигнал обратной связи для кранов с аналоговым управлением	(0/4-20) мА; (0/2-10) В
Потребляемая мощность, Вт	4,5
Степень защиты	IP54
Класс защиты по ГОСТ 12.2.007.0-75	III
Климатическое исполнение	УХЛ3.1 по ГОСТ 15150
Температура эксплуатации	от -20 °С до +50 °С
Ручное управление	есть
Тип подключения	клеммные зажимы 1,5 мм²
Подключение	кабельные зажимы (кабельные вводы М16х1,5)
Режим работы крана с аналоговым управлением	постоянный

Маркировка и пример заказа регулирующего шарового крана TBV в комплекте с поворотным приводом TSL

TBV-X1-X2-X3
где:
TBV – Условное обозначение крана шарового регулирующего;
X1 – Тип крана (двухходовой – ничего не указывается; трехходовой – указывается значение 3);
X2 – Условный диаметр DN;
X3 – Условная пропускная способность Kvs.

TSL-X1-X2-X3
где:
TSL – Условное обозначение электропривода;
X1 – Крутящий момент, Нм;
X2 – Тип управления (1А – аналоговое управление);
X3 – Напряжение питания, В.

ПРИМЕР ЗАКАЗА:

Клапан двухходовой шаровой регулирующий муфтовый с условным диаметром 40 мм, с пропускной способностью 25 м³/ч, максимальной температурой рабочей среды 120°С, рабочим давлением 2,0 МПа, оснащенный поворотным электроприводом с аналоговым управлением TSL.
TBV-40-25 с приводом TSL-08-1А-24.

Недопустимое монтажное положение шарового крана TBV с электроприводом

Прямолинейные участки до и после крана не требуются.

Габаритные размеры и масса регулирующих шаровых кранов TBV

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм	15	20	25	32	40	50
Тип присоединения	внутренняя резьба
Размер присоединительной резьбы G	G ½	G ¾	G 1	G 1¼	G 1½	G2
Строительная длина L шарового крана, мм	60	68	88	101	111	128
Строительная длина L1 (для 3-x ходового шарового крана), мм	31	32	44	50	53	70
Высота H1,мм	15	18	21	26	30	37
Общие габаритные размеры шарового крана с электроприводом, мм:
Длина D, мм	165	165	165	165	200	200
Ширина W, мм	85	85	85	85	100	100
Высота H, мм	120	120	122	123	124	124
Масса (с электроприводом), кг:
C двухходовым шаровым краном	1,20	1,45	1,56	1,60	2,20	2,70
C трехходовым шаровым краном	1,38	1,65	1,91	2,10	2,10	2,10
