Назначение и область применения:

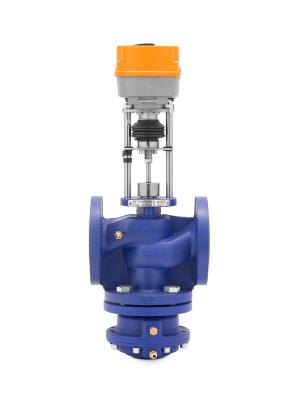

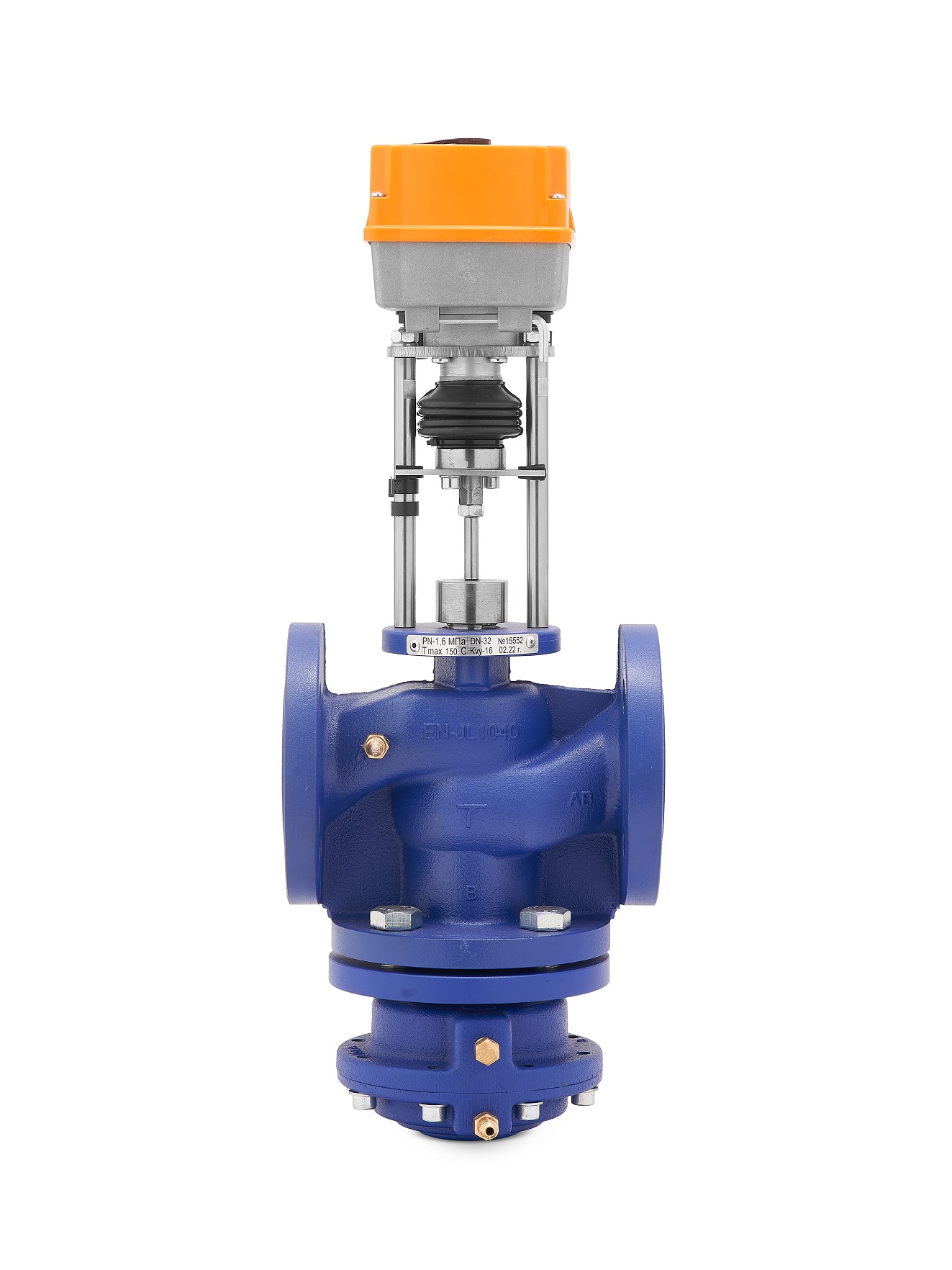

Клапаны комбинированные TRV-C являются комбинацией седельного регулирующего клапана и автоматического регулятора перепада давления прямого действия с мембраной и рабочей пружиной. Клапан поставляется в виде моноблока, включая импульсную трубку от мембраны регулятора к входному патрубку регулирующего клапана.
Оснащенный электроприводом клапан комбинированный является регулирующим клапаном с автоматическим ограничением предельного расхода для применения в системах централизованного теплоснабжения. Регулирующая мембрана поддерживает на регулирующем клапане перепад давлений 0,05 МПа.
Габаритные размеры и масса комбинированных клапанов TRV-С
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||
|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 |
Длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | |
Высота Н1, мм | 180 | 185 | 185 | 205 | 210 | 210 | |
| ВЫСОТА КЛАПАНА Н: | |||||||
c электроприводом TSL-1600, мм, не более | 310 | 325 | 325 | 330 | 335 | 335 | |
| МАССА КЛАПАНА: | |||||||
c электроприводом TSL-1600, кг, не более | 13 | 15 | 16 | 18 | 20 | 22 | |
Монтажные положения регулирующего клапана TRV.
Прямолинейные участки до и после клапана не требуются.
Основные технические характеристики комбинированных клапанов TRV-С
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||
|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | |
Максимальная условная пропускная способность регулятора давления Kvs, м³/час | 2,5 | 4 | 8 | 10 | 16 | 25 | 32 |
Коэффициент начала кавитации Z | 0,55 | ||||||
Фиксированный перепад давлений на регулирующем клапане, МПа (бар) | 0,05 (0,5) | ||||||
Пропускная характеристика | Линейная составная | ||||||
Номинальное давление PN, бар (МПа) | 16 (1,6) | ||||||
Относительная протечка в затворе, % от Kvs, не более | 0,01 | ||||||
Ход штока, мм | 14 | ||||||
Тип присоединения | Фланцевый | ||||||
Рабочая среда | Вода, этиленгликоль и пропиленгликоль (концентрация до 65%) | ||||||
Температура рабочей среды Т, °С | +5…+150 | ||||||
Авторитет клапана | 100% в диапазоне допустимых расходов | ||||||
Мин. допустимый перепад давлений на комбинированном клапане ∆Pmin, бар | ≥ 0,8 (для DN15, 32, 40, 50) ≥ 0,5 (для DN20, 25) | ||||||
Диапазон настройки максимального расхода, м³/час | 0,3-1,6 | 0,3-2,4 | 0,7-4 | 1-4,8 | 1-10,5 | 1,5-15 | 2-20 |
Максимальный расход, м³/час* | 1,8 | 2,8 | 4,3 | 5,2 | 12,5 | 20 | 25 |
Материалы:корпус клапана и диафрагмы | Серый чугун с шаровидным графитом EN-JL1040 | ||||||
Седло, тарелки диафрагменного блока, поршень, плунжеры, штоки, корпус регулятора | Нержавеющая сталь 40Х13 | ||||||
Направляющие штока | PTFE | ||||||
Уплотнение штока | EPDM | ||||||
Мембрана | EPDM на тканевой основе | ||||||
*Значение максимального расхода достигается при перепаде давления ∆P на клапане > 1,5 бар.
Маркировка и пример заказа комбинированного клапана TRV-С
TRV-С-X1-X2-X3
где:
TRV-С – Условное обозначение комбинированного клапана TRV-C;
X1 – Условный диаметр DN;
X2 – Максимальная условная пропускная способность Kvs;
X3 – Маркировка типа электропривода.
ПРИМЕР ЗАКАЗА:
Клапан комбинированный седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 25 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа, оснащенный электроприводом TSL-1600-25-1-230-IP67 (тип привода 101).
TRV-С-40-25-101

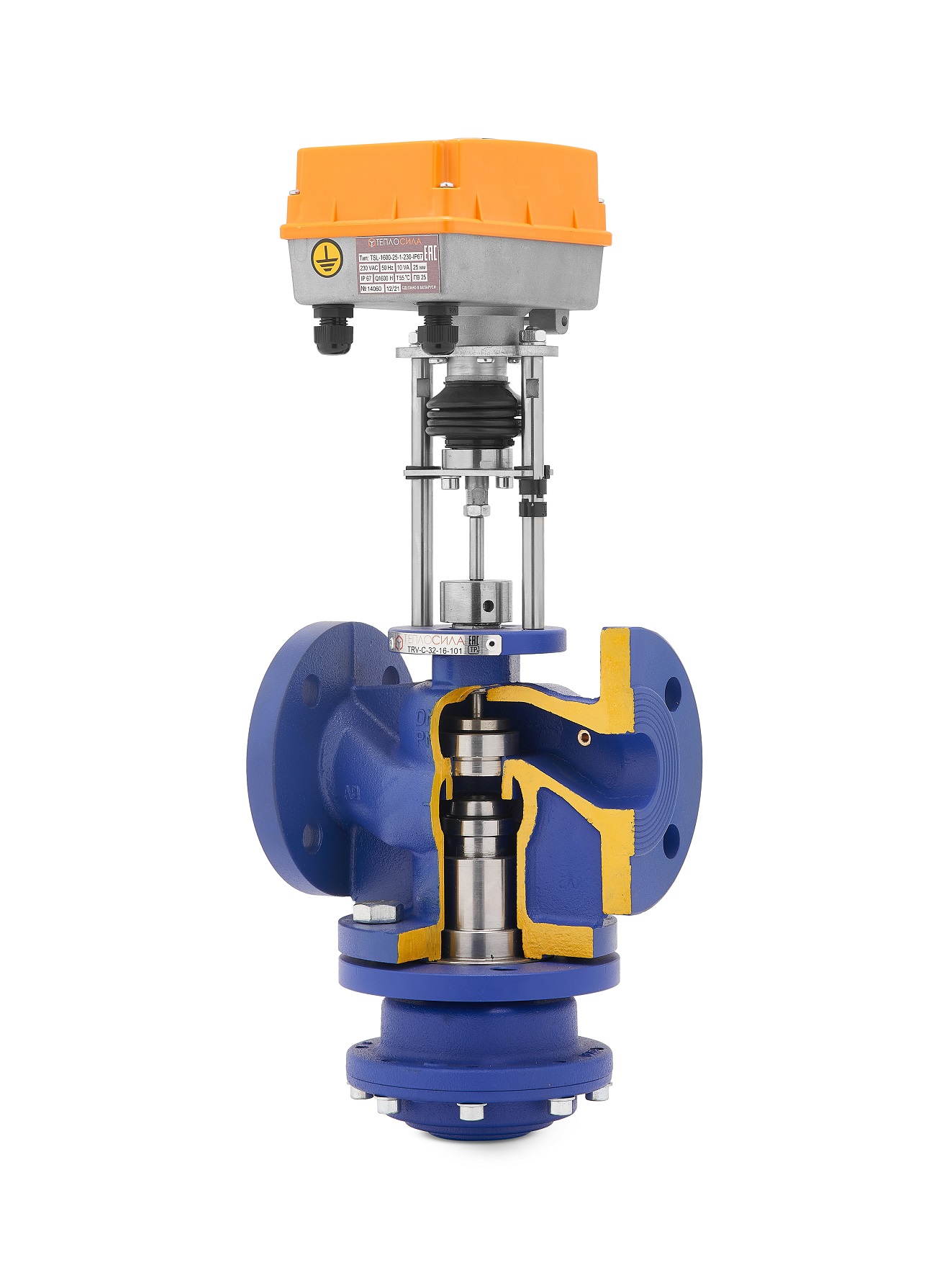

| Общая конструкция комбинированного клапана состоит из пяти главных элементов: 01 корпус клапана комбинированного 02 корпус исполнительного механизма с мембраной 03 плунжер регулирующего клапана 04 плунжер ограничителя расхода 05 электропривод |
