Назначение и область применения:

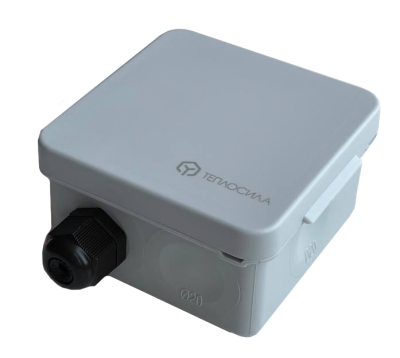

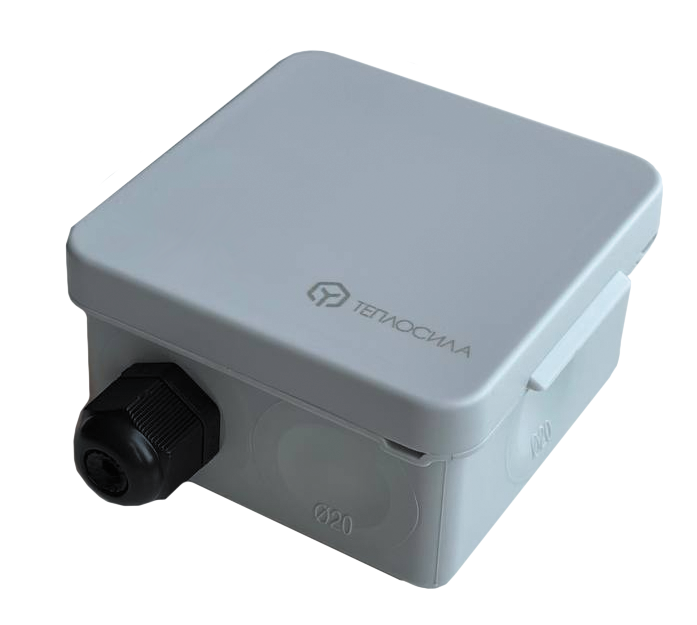

Датчики температуры наружного воздуха (помещения) аналоговые ТДВА - платиновые термопреобразователи сопротивления с НСХ Pt1000 - предназначены для измерения температуры окружающей среды, в том числе температуры воздуха в жилых помещениях.
Материал изготовления внешней оболочки (корпуса) является безгалогенным, что позволяет использовать изделие в общественных местах с высоким скоплением людей.
Корпус ТДВА имеет монолитное исполнение с уплотнителем и мембранами, за счет чего достигается высокая степень защиты IP66, которая позволяет устанавливать датчики на открытом воздухе.
Номинальная статическая характеристика и допускаемая погрешность НСХ соответствуют платиновым чувствительным элементам ГОСТ 6651.
Основные технические характеристики датчиков температуры наружного воздуха
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ |
|---|---|
Диапазон измеряемых температур, °С | от -50 до +80 |
Номинальная статическая характеристика | Pt1000 |
Температурный коэффициент α, °С-1 | 0,00385 |
Класс допуска по ГОСТ 6651 | B |
Пределы допускаемой абсолютной | ±(0,3 + 0,005·|t|)°С |
Рекомендуемый измерительный ток, мА | 0,3-1,0 |
Степень защиты оболочки по ГОСТ 14254 | IP66 |
Время термической реакции в режиме | 60 |
Схема подключения | х2 (двухпроводная) |
Температура окружающей среды, °С | от -50 до +80 |
Относительная влажность окружающей среды | 95% при 35 °С и более низких температурах |
Габаритные размеры, мм | 80х80х44,5 |
Масса изделия, кг | 0,07 |
Маркировка и пример заказа погружного датчика температуры
ТДВА-IP X1-X2-X3-X4-(X5)
где:
ТДВА – Условное обозначение погружного датчика температуры;
X1 – Степень защиты корпуса;
X2 – Тип НСХ ;
X3 – Класс допуска;
X4 – Схема подключения;
X5 – Диапазон измеряемых температур.
ПРИМЕР ЗАКАЗА:
TДВА-IP66-Pt1000-B-x2-(от -50 до +80) – Датчик температуры аналоговый, для измерения температуры окружающей среды, степень защиты корпуса IP66, платиновый НСХ Pt1000 (α = 0,00385 °С-1), класс допуска В, двухпроводная схема, диапазон измеряемых температур от -50 °С до +80 °С.
Монтаж датчиков температуры наружного воздуха
Схема монтажа датчика ТДВА к стене: |
|
Схема размещения датчика ТДВА на стене: |
|
