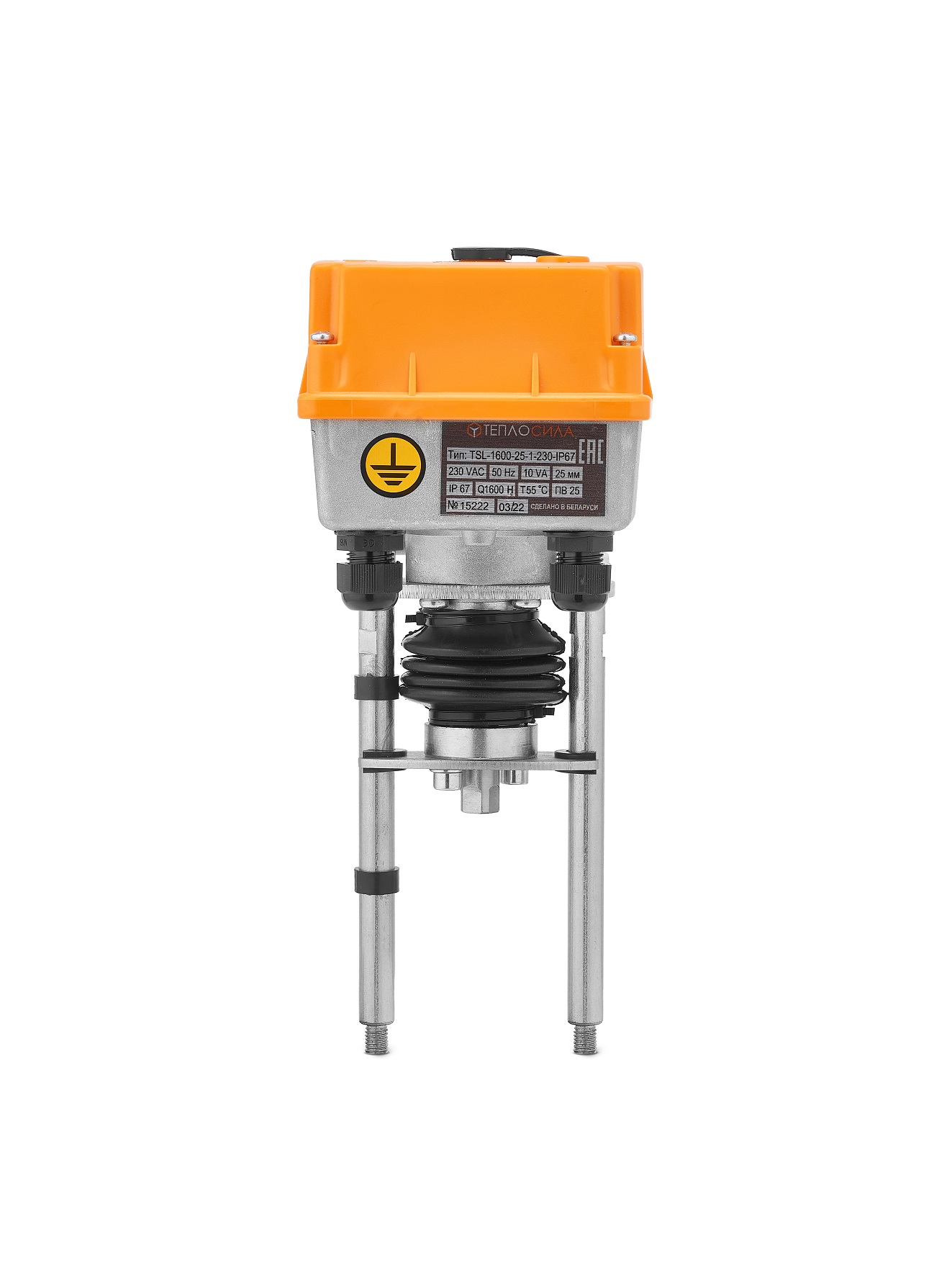

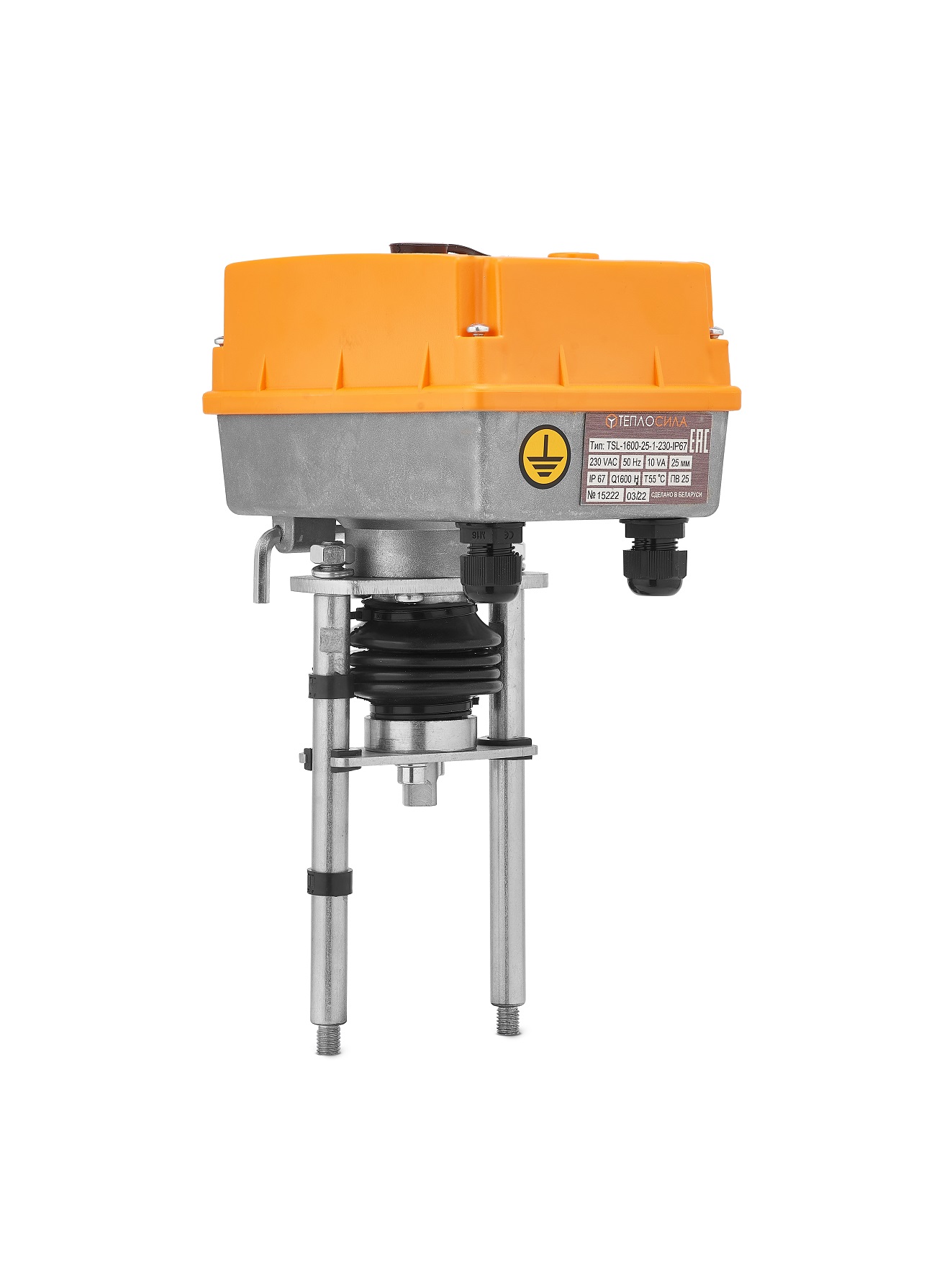

Назначение и область применения:
Электропривод управляется модулем управления (контроллером), который формирует трехпозиционный или аналоговый управляющий сигнал и служит для управления двух и трехходовыми регулирующими клапанами с поступательным перемещением штока.
Регулирующие клапаны с электроприводами устанавливают в системах отопления, вентиляции и горячего водоснабжения зданий, а также в системах автоматизации технологических процессов.
Электропривод TSL универсальный (имеет 4 скорости перемещения штока) и может использоваться в системах отопления и ГВС благодаря возможности настройки скорости перемещения штока на объекте.
Электропривод прямоходный TSL обладает следующими возможностями:
- имеет функцию ручного регулирования;
- позволяет визуально осуществлять индикацию положения;
Технические характеристики электроприводов TSL с трехпозиционным управлением
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Марка электропривода | TSL-1200- | TSL-1600- | TSL-2200- | TSL-2200- | TSL-3000- | TSL-3000- | TSL-6000- | |||
Маркировка электропривода | 91-Н | 101-Н | 101S-Н | 110-Н | 110S-Н | 120-Н | 130-Н | |||
Климатическое исполнение | УЗ | |||||||||
Напряжение | 230 VAC | 230 VAC | 230 VAC | 230 VAC | 230 VAC | 230 VAC | 230 VAC | |||
Тип управления | Трехпозиционное | |||||||||
Рабочий ход, мм | 25 | 40 | 60 | |||||||
Скорость управления, | 6; 4; 2,5; 2 | 25; 15; 10; 7,5 | 15; 10; 7,5; 6 | |||||||
Номинальная нагрузка, Н | 1200 | 1600 | 2200 | 3000 | 6000 | |||||
Усилие отключения, Н | 1500 ± 200 | 2000 ± 300 | 2700 ± 300 | 3600 ± 300 | 7000 ± 500 | |||||
Потребляемая мощность, Вт | 8 | 10 | 12 | |||||||
Степень защиты | IP 67 | |||||||||
Ручное управление | есть | |||||||||
Местный указатель | есть | |||||||||
Тип подключения | клеммная колодка | |||||||||
Выключение по усилию | электронное, бесконтактное | |||||||||
Выключатели положения | есть, регулируемые | |||||||||
Индикатор состояния | есть | |||||||||
Подключение | Кабельные зажимы 2,5 мм2 (кабельные вводы М16х1,5) | |||||||||
Масса, кг, не более | 2,1 | 2,4 | 2,6 | 3,3 | ||||||

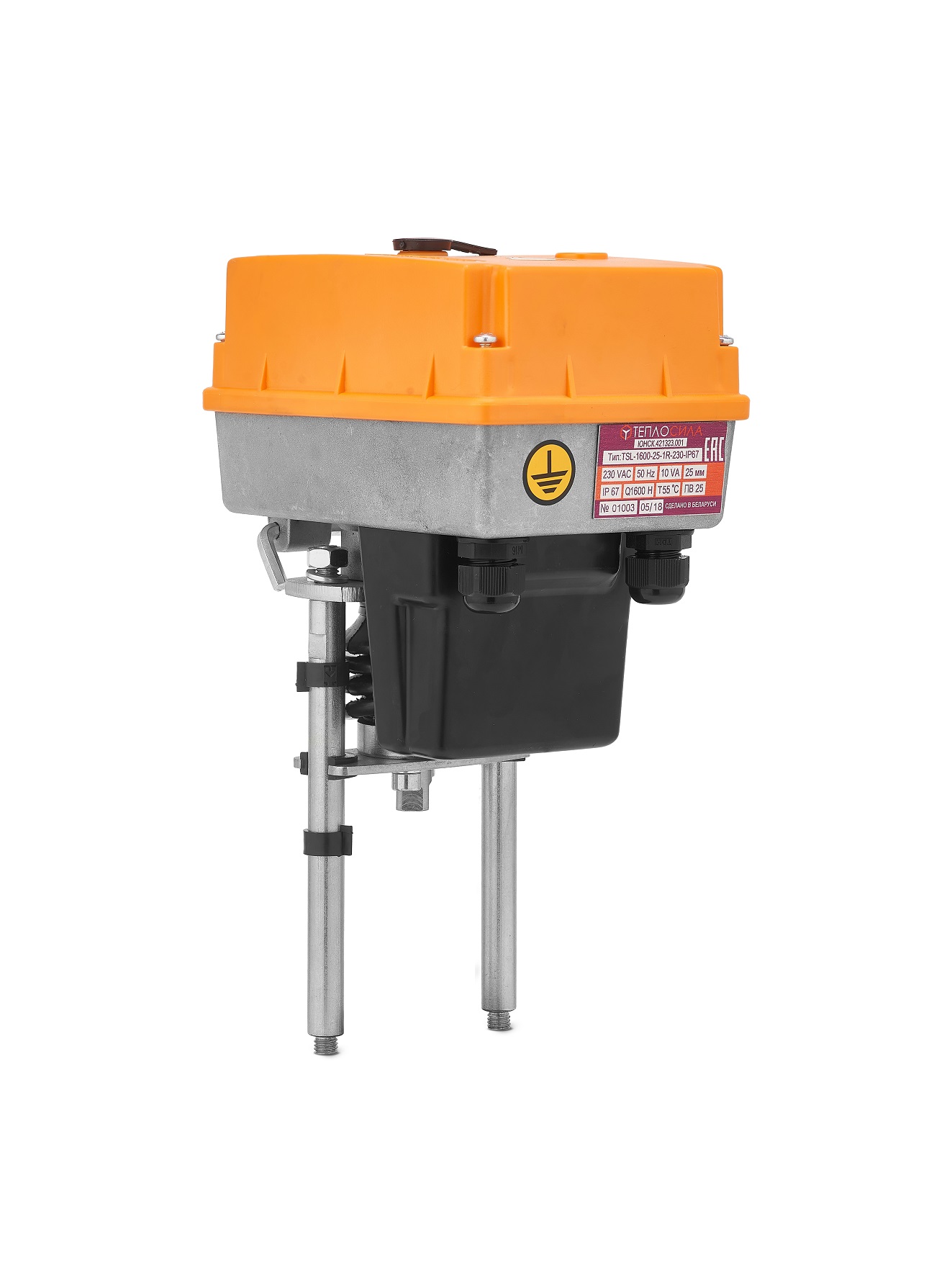

Технические характеристики электроприводов TSL с функцией безопасности
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||
|---|---|---|---|---|---|---|
Марка электропривода | TSL-1600- | TSL-2200- | TSL-1600- | TSL-2200- | TSL-1600- | TSL-2200- |
Маркировка электропривода | 101R-Н | 110R-Н | 302R-Н | 312R-Н | 303R-Н | 313R-Н |
Климатическое исполнение | УХЛ З.1 по ГОСТ 15150-69 | |||||
Напряжение питания | 230 VAC | 24 VAC/DC | ||||
Тип управления | Трехпозиционное | Трехпозиционное;Аналоговое 0(4)-20 мА и 0(2)-10 V;RS-485 (Modbus RTU) | ||||
Рабочий ход, мм | 25 | 40 | 25 | 40 | 25 | 40 |
Скорость управления, мм/мин (сек/мм)* | 7,5 (8); 10 (6); 15 (4); 25 (2,4) | |||||
Номинальная нагрузка, Н | 1600 | 2200 | 1600 | 2200 | 1600 | 2200 |
Усилие отключения, Н | 2000 ± 300 | 2700 ± 300 | 2000 ± 300 | 2700 ± 300 | 2000 ± 300 | 2700 ± 300 |
Потребляемая мощность, Вт | 10 | 8 | 10 | 8 | 10 | |
Степень защиты | IP 67 | |||||
Ручное управление | есть | |||||
Местный указатель положения | есть | |||||
Тип подключения | клеммная колодка | |||||
Выключение по усилию | электронное, бесконтактное | |||||
Выключатели положения | есть, регулируемые | нет (ограничение хода программируется через RS-485) | ||||
Сигнал обратной связи* | нет | Аналоговое 0(4)-20 mА и 0(2)-10 V | ||||
Возврат в исходное положение при отключении питания | есть | |||||
Возможность выбора исходного положения «открыто» или «закрыто» | есть | |||||
Индикатор состояния | есть | |||||
Подключение | Кабельные зажимы 2,5 мм2 (кабельные вводы М16х1,5) | |||||
Масса, кг, не более | 2,3 | 2,6 | 2,3 | 2,6 | 2,0 | 2,3 |
Примечания: * - настраивается с помощью переключателей электропривода | ||||||
Технические характеристики электроприводов TSL с аналоговым управлением
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||
|---|---|---|---|---|---|---|---|---|
Марка электропривода | TSL-1600- | TSL-1600- | TSL-2200- | TSL-2200- | TSL-2200- | TSL-3000- | TSL-3000- | TSL-3000- |
Маркировка электропривода | 302-Н | 303-Н | 302S-Н | 312-Н | 313-Н | 312S-Н | 322-Н | 323-Н |
Климатическое исполнение | УХЛ З.1 по ГОСТ 15150-69 | |||||||
Номинальная нагрузка, Н | 1600 | 2200 | 3000 | |||||
Усилие отключения, Н | 2000 ± 300 | 2700 ± 300 | 3600 ± 300 | |||||
Номинальный полный ход, мм | 25 | 40 | 60 | |||||
Напряжение, VAC/DC | 230 VAC | 24 VAC/DC | 230 VAC | 230 VAC | 24 VAC/DC | 230 VAC | 230 VAC | 24 VAC/DC |
Потребляемая мощность, Вт | 8 | 10 | 12 | |||||
Тип управления* | Трехпозиционное; Аналоговое 0(4)-20 мА и 0(2)-10 V; RS-485 (Modbus RTU) | |||||||
Скорость управления, мм/мин (сек/мм)* | 7,5 (8); 10 (6); 15 (4); 25 (2,4) | |||||||
Входное сопротивление для сигнала | > 100 кОм | |||||||
Входное сопротивление для сигнала | 510 Ом | |||||||
Сигнал обратной связи* | Аналоговое 0(4)-20 mА и 0(2)-10 V; RS-485 (Modbus RTU) | |||||||
Нагрузка для выходного сигнала 0(2)-10 V | > 2 кОм | |||||||
Нагрузка для выходного сигнала 0(4)-20 mA | < 510 Ом | |||||||
Чувствительность, %** | 0,6 | |||||||
Степень защиты | IP 67 | |||||||
Ручное управление | есть | |||||||
Местный указатель положения | есть | |||||||
Подключения | кабельный вводы М16х1,5; клеммные зажимы 2,5 мм2 | |||||||
Выключение по усилию | электронное, бесконтактное | |||||||
Ограничение хода** | есть | |||||||
Индикатор состояния | есть | |||||||
Масса, кг, не более | 2,1 | 1,8 | 2,1 | 2,4 | 2,1 | 2,4 | 2,5 | 2,2 |
Примечания: * - настраивается с помощью переключателей электропривода ** - программируется через интерфейс RS-485 | ||||||||
Технические характеристики электроприводов TSL с трехпозиционным управлением и дополнительными возможностями по подключению концевых выключателей
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||
|---|---|---|---|---|---|---|---|---|
Марка электропривода | TSL-1200- | TSL-1200- | TSL-1600- | TSL-1600- | TSL-2200- | TSL-2200- | TSL-3000- | TSL-3000- |
Маркировка электропривода | 94-Н | 95-Н | 104-Н | 105-Н | 114-Н | 115-Н | 124-Н | 125-Н |
Климатическое исполнение | УЗ | |||||||
Напряжение | 230 VAC | 24 VAC/DC | 230 VAC | 24 VAC/DC | 230 VAC | 24 VAC/DC | 230 VAC | 24 VAC/DC |
Тип управления | Трехпозиционное | |||||||
Рабочий ход, мм | 25 | 40 | 60 | |||||
Скорость управления, | 6; 4; 2,5; 2 | 25; 15; 10; 7,5 | ||||||
Номинальная нагрузка, Н | 1200 | 1600 | 2200 | 3000 | ||||
Усилие отключения, Н | 1500 ± 200 | 2000 ± 300 | 2700 ± 300 | 3600 ± 300 | ||||
Потребляемая мощность, Вт | 8 | 10 | 12 | |||||
Степень защиты | IP 67 | |||||||
Ручное управление | есть | |||||||
Местный указатель | есть | |||||||
Тип подключения | клеммная колодка | |||||||
Выключение по усилию | электронное, бесконтактное | |||||||
Выключатели положения | есть, регулируемые, с возможностью снятия сигнала | |||||||
Индикатор состояния | есть | |||||||
Подключение | Кабельные зажимы 2,5 мм2 (кабельные вводы М16х1,5) | |||||||
Масса, кг, не более | 2,1 | 1,8 | 2,1 | 1,8 | 2,4 | 2,1 | 2,6 | 2,3 |
Технические характеристики терморегулирующих электроприводов TSL-T
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Марка электропривода | TSL-1600-25-1T-230-IP67 | TSL-1600-25-1TR-230-IP67 | TSL-2200-40-1T-230-IP67 | TSL-2200-40-1TR-230-IP67 | ||||||
Маркировка электропривода | 201-Н | 201R-Н | 210-Н | 210R-Н | ||||||
Климатическое исполнение | УЗ | |||||||||
Напряжение, VAC | 230 | |||||||||
Рабочий ход, мм | 25 | 40 | ||||||||
Скорость управления, мм/мин | 25; 15; 10; 7,5 | |||||||||
Номинальная нагрузка, Н | 1600 | 2200 | ||||||||
Усилие отключения, Н | 2000 ± 300 | 2700 ± 300 | ||||||||
Режим работы | S4 - 25%, максимальная частота - 160 включений в час | |||||||||
Количество каналов измерения температуры | 1 | |||||||||
Тип датчика температуры | Pt 1000 | |||||||||
Диапазон регулирования температуры*, ºС | 1 – 99 | |||||||||
Автонастройка полного хода | Да | |||||||||
Установка направления перемещения штока* | Да | |||||||||
Индикатор режима | Да | |||||||||
Интерфейс связи RS-485 | Да | |||||||||
Реле «Авария»** | Да | |||||||||
Функция безопасности (возврат штока при пропадании электропитания) | Нет | Да | Нет | Да | ||||||
Местный указатель положения | Да | |||||||||
Ручное управление | Да | |||||||||
Степень защиты | IP67 | |||||||||
Масса, кг, не более | 2,3 | 2,5 | 2,5 | 2,7 | ||||||
Подключение | Клеммные зажимы 2,5 мм2 (кабельные вводы М16х1,5) | |||||||||
Примечания: *- настройка производится переключателями. ** - максимальные параметры релейного выхода “Авария”: 250 В, 50 Гц; 1 А (cos φ=1). | ||||||||||
Маркировка и пример заказа электропривода TSL
TSL-X1-X2-X3-X4-IP67
где:
TSL– Условное обозначение привода;
X1 – Обозначение номинального усилия привода, Н;
X2 – Величина хода электропривода, мм;
X3 – Конструктивное исполнение:
1– Стандартное исполнение;
1R– Исполнение с функцией безопасности;
1T - Терморегулирующий привод;
1TR - Терморегулирующий привод с функцией безопасности;
2А - Аналоговое управление;
X4 – Напряжение питания привода, В;
IP67– Класс защиты электропривода.
ПРИМЕР ЗАКАЗА:
TSL-1600-25-1-230-IP67 – электропривод прямоходный трехпозиционный TSL с номинальным усилием 1600 Н, величиной хода привода 25 мм стандартного исполнения с напряжением питания 230 В и степенью защиты IP67.
- имеет регулируемые концевые выключатели положения для регулировки хода штока;
- оснащен встроенной электронной защитой от перегрузки по усилию для предотвращения поломки электропривода.
Схема подключения стандартных электроприводов TSL
ТИП ЭЛЕКТРОПРИВОДА TSL-1200-25-1-230-IP67 (тип электропривода 91-H)
TSL-1600-25-1-230-IP67 (тип электропривода 101-H)
TSL-2200-25-1S-230-IP67 (тип электропривода 101S-H)
TSL-2200-40-1-230-IP67 (тип электропривода 110-H)
TSL-3000-40-1S-230-IP67 (тип электропривода 110S-H)
TSL-3000-60-1-230-IP67 (тип электропривода 120-H)
TSL-1600-25-1R-230-IP67 (тип электропривода 101R-H)
TSL-2200-40-1R-230-IP67 (тип электропривода 110R-H)
TSL-6000-60-1-230-IP67 (тип электропривода 130-H)
TSL-1600-25-2А-230-IP67 (тип электропривода 302-H)
TSL-1600-25-2АR-230-IP67 (тип электропривода 302R-H)
TSL-2200-25-2АS-230-IP67 (тип электропривода 302S-H)
TSL-2200-40-2А-230-IP67 (тип электропривода 312-H)
TSL-2200-40-2АR-230-IP67 (тип электропривода 312R-H)
TSL-3000-40-2АS-230-IP67 (тип электропривода 312S-H)
TSL-3000-60-2А-230-IP67 (тип электропривода 322-H)
TSL-1600-25-2А-24-IP67 (тип электропривода 303-H)
TSL-1600-25-2АR-24-IP67 (тип электропривода 303R-H)
TSL-2200-40-2А-24-IP67 (тип электропривода 313-H)
TSL-2200-40-2АR-24-IP67 (тип электропривода 313R-H)
TSL-3000-60-2А-24-IP67 (тип электропривода 323-H)
TSL-1200-25-2-230-IP67 (тип электропривода 94-H)
TSL-1600-25-2-230-IP67 (тип электропривода 104-H)
TSL-2200-40-2-230-IP67 (тип электропривода 114-H)
TSL-3000-60-2-230-IP67 (тип электропривода 124-H)
TSL-1200-25-2-24-IP67 (тип электропривода 95-H)
TSL-1600-25-2-24-IP67 (тип электропривода 105-H)
TSL-2200-40-2-24-IP67 (тип электропривода 115-H)
TSL-3000-60-2-24-IP67 (тип электропривода 125-H)
TSL-1600-25-1T-230-IP67(тип электропривода 201-H), TSL-1600-25-1TR-230-IP67(тип электропривода 201R-H)
TSL-2200-40-1T-230-IP67(тип электропривода 210-H), TSL-2200-40-1TR-230-IP67(тип электропривода 210R-H)
Условные обозначения:
μC - микропроцессор;
M - шаговый электродвигатель;
S1 - концевой позиционный выключатель “открыто“;
S2 - концевой позиционный выключатель “закрыто“;
БРП* - блок резервного питания (только для модификации
электропривода “TSL-XXXX-XX-1TR-230-IP67” с функцией безопасности);SA1 - переключатель функциональный;
SA2 - переключатель для установки заданной температуры («десятки»);
SA3 - переключатель для установки заданной температуры («единицы»);
SA4 - кнопка для автонастройки полного хода электропривода;
НL1 - индикатор состояния электропривода;
PE - заземляющий контакт;
Х1 - клеммная колодка для подключения электропитания 230 В, 50 Гц;
Х2 - клеммная колодка для подключения релейного аварийного выхода;
Х3* - клеммная колодка для подключения встроенного блока резервного
электропитания (только для модификации “TSL-XXXX-XX-1TR-230-IP67” с функцией безопасности);Х4 - клеммная колодка для подключения датчика температуры Т1 (Pt1000)
и интерфейса связи RS-485.
Габаритные и присоединительные размеры электроприводов TSL
| |||||||
МОДИФИКАЦИЯ ЭЛЕКТРОПРИВОДА | МАРКИРОВКА ТИПА | РАЗМЕРЫ, НЕ БОЛЕЕ, мм | |||||
А | В | В1 | С | Н | h | ||
TSL-1200-25-1-230-IP67 | 91-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-1600-25-1-230-IP67 | 101-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-1600-25-1R-230-IP67 | 101R-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-2200-25-1S-230-IP67 | 101S-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-2200-40-1-230-IP67 | 110-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-2200-40-1R-230-IP67 | 110R-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-3000-40-1S-230-IP67 | 110S-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-3000-60-1-230-IP67 | 120-H | 175 | 115 | 130 | 110 | 245 | 60 |
TSL-6000-60-1-230-IP67 | 130-H | 175 | 115 | 130 | 110 | 270 | 60 |
TSL-1200-25-2-230-IP67 | 94-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-1600-25-2-230-IP67 | 104-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-2200-40-2-230-IP67 | 114-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-3000-60-2-230-IP67 | 124-H | 175 | 115 | 130 | 110 | 245 | 60 |
TSL-1200-25-2-24-IP67 | 95-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-1600-25-2-24-IP67 | 105-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-2200-40-2-24-IP67 | 115-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-3000-60-2-24-IP67 | 125-H | 175 | 115 | 130 | 110 | 245 | 60 |
TSL-1600-25-2A-230-IP67 | 302-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-1600-25-2AR-230-IP67 | 302R-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-1600-25-2A-24-IP67 | 303-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-1600-25-2AR-24-IP67 | 303R-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-2200-25-2AS-230-IP67 | 302S-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-2200-40-2A-230-IP67 | 312-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-2200-40-2AR-230-IP67 | 312R-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-2200-40-2A-24-IP67 | 313-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-2200-40-2AR-24-IP67 | 313R-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-3000-40-2AS-230-IP67 | 312S-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-3000-60-2A-230-IP67 | 322-H | 175 | 115 | 130 | 110 | 245 | 60 |
TSL-3000-60-2A-24-IP67 | 323-H | 175 | 115 | 130 | 110 | 245 | 60 |
TSL-1600-25-1T-230-IP67 | 201-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-1600-25-1TR-24-IP67 | 201R-H | 175 | 115 | 90 | 70 | 200 | 25 |
TSL-2200-40-1T-230-IP67 | 210-H | 175 | 115 | 130 | 110 | 215 | 40 |
TSL-2200-40-1TR-24-IP67 | 210R-H | 175 | 115 | 130 | 110 | 215 | 40 |
