Назначение и область применения:

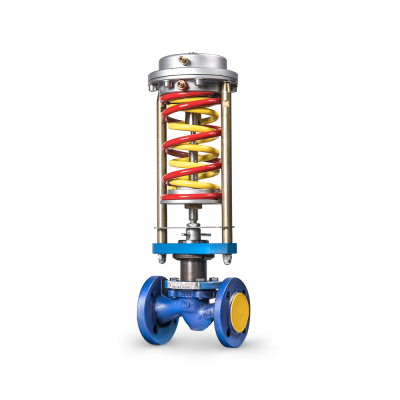

Регулятор «перепуска» прямого действия RDT-B является автоматическим регулятором перепада давления прямого действия, предназначенным для поддержания постоянного перепада давления на участке трубопровода, на котором установлен регулятор.
Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт. При повышении перепада давлений на регуляторе клапан открывается.
В ИТП регулятор «перепуска» устанавливается на байпасных линиях для обеспечения постоянного расхода теплоносителя на основном участке трубопровода.
Не работает при отсутствии расхода и в тупиковых схемах.
 | Общая контрукция регулятора давления «перепуска» состоит из: 01 корпус клапана 02 плунжер клапана 03 мембранная камера исполнительного механизма 04 испольнительный механизм-устройство, задающее необходимое давление (задатчик) |
Основные технические характеристики регуляторов давления «перепуска» RDT-B
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Максимальная условная пропускная способность Kvs, м³/час | 0,25 0,4 0,63 1 1,6 2,5 4 | 2,5 4 6,3 8
| 4 6,3 8 10
| 6,3 10 12,5 16
| 10 16 20 25
| 16 20 25 32 40
| 25 32 40 50 63
| 32 40 63 80 100
| 63 80 100 125 160
| 100 125 160 200
| 160 200 250 280
| 250 300 360 450 500 560 630 |
Коэффициент начала кавитации, Z | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 |
Условное давление PN, бар (МПа) | 16 (1,6); 25 (2,5)* | |||||||||||
Рабочая среда | вода, этиленгликоль и пропиленгликоль (концентрация до 65%) | |||||||||||
Температура рабочей среды Т, °С | +5... +150 | |||||||||||
Тип присоединения | фланцевый | |||||||||||
Исполнение диапазона настройки регулятора, бар (МПа) 0.1 1.1 1.2 1.3 2.1 2.2 2.3 |
0,08…0,9 (0,008…0,09) - оранжевая пружина 0,16…1,8 (0,016…0,18) - оранжевая пружина 0,24...3,0 (0,024…0,30) - серая пружина 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина 0,5...5,8 (0,05…0,58) - красная пружина 0,9...10,0 (0,09…1,0) - желтая пружина 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина | |||||||||||
Зона пропорциональности, % от верхнего предела настройки, не более | 6 | |||||||||||
Относительная протечка, % от Kvs, не более | 0,05 | |||||||||||
Материалы:крышка | сталь 20 | |||||||||||
шток плунжер седло |
нержавеющая сталь 40Х13
| |||||||||||
сменный блок уплотнения штока | направляющие – PTFE; прокладки – EPDM | |||||||||||
уплотнение в затворе | "металл по металлу" | |||||||||||
мембрана | EPDM на тканевой основе | |||||||||||
корпус | чугун | |||||||||||
*поставляется по спецзаказу (для заказа доступны DN15-100)
Маркировка и пример заказа регулятора давления "перепуска" RDT-B
RDT-B-X1-X2-X3-X4
где:
RDT-B – обозначение регулятора давления «перепуска»;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывается, 2,5 МПа - указывается значение 25).
ПРИМЕР ЗАКАЗА:
Регулятор давления «перепуска» условным диаметром 32 мм, с пропускной способностью 10 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 1.3 (0,4 - 4,8 бар).
RDT-B-1.3-32-10
КОМПЛЕКТ ПОСТАВКИ РЕГУЛЯТОРА ДАВЛЕНИЯ "ПЕРЕПУСКА" RDT-B
для DN 15-200:
- медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
- медная импульсная трубка Ду 6х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 2 шт;
Зависимость давления, которое выдерживает корпус регулятора, от температуры
|
|
Габаритные размеры и масса регуляторов давления «до себя» RDT-B
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
Высота Н1, мм | 397,5 | 397,5 | 402,5 | 410 | 410 | 422,5 | 537,5 | 555 | 595 | 660 | 682,5 | 730 | |
Высота Н1 (исполнение 0.1), мм | 597,5 | 597,5 | 602,5 | 610 | 610 | 622,5 | 617,5 | 635 | 675 | 775 | 797,5 | 845 | |
Высота Н, мм, не более | 445 | 450 | 460 | 480 | 485 | 505 | 630 | 655 | 705 | 785 | 825 | 900 | |
Высота Н (исполнение 0.1), мм, не более | 645 | 650 | 660 | 680 | 685 | 705 | 710 | 735 | 785 | 900 | 940 | 1015 | |
Масса (стандартное исполнение), кг, не более | 13 | 13,5 | 14,5 | 16 | 19 | 22 | 26 | 32 | 45 | 56 | 70 | 112 | |
Масса (исполнение 0.1), кг, не более | 16 | 16,5 | 17,5 | 19 | 21 | 24 | 29 | 35 | 49 | 60 | 75 | 117 | |
Установка регулятора давления «перепуска» RDT-B
 | | | |  | |
| Монтажные положения регулятора на трубопроводе при температуре среды до 120°C. Прямолинейные участки до и после регулятора не требуются. | Монтажные положения регулятора на трубопроводе при температуре среды свыше 120°C. Прямолинейные участки до и после регулятора не требуются. |
